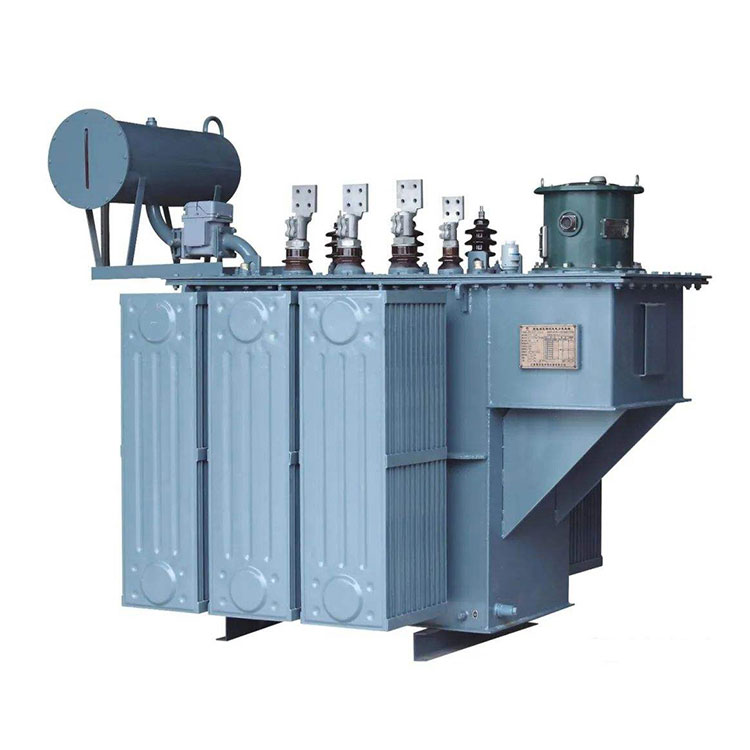

Трансформатор электрической мощности 10 мВА 33 11 кВ Решения по перегрузке:

1. Параллельная работа распределительных трансформаторов.

Одной из причин перегрузок силовых распределительных трансформаторов является наличие значительной нагрузки внутри одной цепи. Чтобы решить эту проблему, реализация параллельной работы позволяет обеспечить независимую работу нескольких цепей, тем самым избегая проблемы высокой нагрузки в одной цепи. При параллельной работе распределительных трансформаторов крайне важно обеспечить, чтобы номинальные коэффициенты трансформации были эквивалентными, чередование фаз совпадало, напряжения были сопоставимы, а мощность параллельно включенных трансформаторов существенно не отличалась. В целом рекомендуется, чтобы максимальная мощность распределительного трансформатора не превышала в три раза минимальную мощность распределительного трансформатора.

2. Расширение мощности распределительного трансформатора

Расширение мощности распределительных трансформаторов является распространенным подходом к решению проблем перегрузки. Этот метод требует проведения комплексного анализа и исследования существующих операций электроснабжения в различных местах. Это предполагает понимание моделей потребления электроэнергии в разное время, в разные годы, сезоны и месяцы, уделяя особое внимание пиковому потреблению электроэнергии. Путем создания средней модели на основе регулярных данных и модели выбросов на основе пикового потребления с максимальными значениями рабочих параметров трансформатора тока в качестве линейных ограничений создаются несколько диаграмм параметров. Эти таблицы параметров всесторонне анализируются для определения стандартного значения источника питания и максимального источника питания. При сопоставлении этих значений с существующими рабочими параметрами распределительного трансформатора стандартное значение источника питания служит минимальным, а максимальное значение источника питания — верхним пределом, устанавливая фундаментальные требования к расширению мощности.

3. Применение силовых распределительных трансформаторов с высокой перегрузкой.

Для повышения эффективности предотвращения перегрузок распределительных трансформаторов особого внимания заслуживает применение трансформаторов с высокой перегрузкой. Трансформаторы с высокой перегрузкой способны работать в непрерывном режиме с мощностью, превышающей номинальную в 1,5 раза, в течение 6 часов, мощностью, превышающей номинальную в 1,75 раза, в течение 3 часов и мощностью, превышающей номинальную в 2,0 раза, в течение 1 часа. Эта возможность обеспечивает существенную поддержку для предотвращения перегрузки распределительных трансформаторов. При более внимательном анализе становится очевидным, что распределительные трансформаторы с высокой перегрузкой должны выдерживать уровни тока, превышающие их номинальный ток, и в них используются изоляционные материалы, соответствующие стандартам теплостойкости изоляции класса B или более высоким.

10 мВА 33 11 кВ электрический трансформатор Технические параметры:

CONSO·CN 10 мВА 33 11 кВ электрический трансформатор Деталь:

Обмотка трансформатора:

Трансформатор в применении:

Трансформатор электрический CONSO·CN 10 мВА 33 11 кВ Мастерская:

Испытательный центр электрического силового трансформатора 10 мВА 33 11 кВ:

Трансформатор электрический мощностью 10 мВА 33 11 кВ Производственное оборудование:

Электрический силовой трансформатор CONSO·CN 10 мВА 33 11 кВ, готовый к отправке:

Метод упаковки:
