Подстанция на столбе 11 кВ 440 В

Conso Electrical Science and Technology Co.,Ltd. является производителем распределительных трансформаторов и распределительных коробок низкого напряжения для наружного применения. Они являются основным компонентом подстанции на опоре напряжением 11 кВ и напряжением 440 В. Чтобы сохранить конкурентоспособность, Conso Electrical в 2016 году начала поставлять другие аксессуары для опорной подстанции 11 кВ 440 В. За этот год компания добилась большого успеха, ежегодно выигрывая тендеры Государственной корпорации по строительству во Внутренней Монголии, Сычуани и Хэйлунцзяне. .

Отправить запрос

Описание продукта
Приглашаем вас посетить наше современное предприятие и изучить возможность приобретения новейшей, экономичной и превосходной подстанции на опоре напряжением 11 кВ и напряжением 440 В. Шагните в мир, где качество сочетается с доступностью, а передовые технологии соответствуют вашим потребностям в электроэнергии. Мы с нетерпением ожидаем возможности сотрудничества с вами, гарантируя бесперебойное партнерство, которое идеально соответствует динамичному ландшафту электроэнергетической отрасли. Ваш путь к надежным и эффективным энергетическим решениям начинается здесь, и мы готовы начать его вместе. Посетите нашу фабрику, где вас ждет превосходное качество продукции и сотрудничество.

видео



Подстанции на столбе 11 кВ, 440 В. Введение:



Подстанции на опоре напряжением 11 кВ и напряжением 440 В представляют собой новый интегрированный электрический комплект, основным компонентом которого является трансформатор. Он объединяет комплексную распределительную коробку низкого напряжения (шкаф JP), предохранители, грозовые разрядники, железные аксессуары, фитинги, провода высокого и низкого напряжения, кабели и другие аксессуары в единый комбинированный блок. Данное оборудование отличается компактностью, рациональной компоновкой, удобной конструкцией и эксплуатационными преимуществами, благодаря чему оно широко применяется в городских и сельских распределительных сетях 11кВ:0,4кВ и в настоящее время является одним из наиболее широко используемых объектов в сетях 11кВ:0,4кВ. системы распределения.



Особенности приложения:



Высокая экономическая эффективность, снижение затрат на инвестиции в энергосистему и повышение эффективности инвестиций в оборудование.

Высокая степень интеграции, небольшая занимаемая площадь, минимальные трудности проектирования и установки.

Удобство эксплуатации и обслуживания, включая простые процедуры отключения и восстановления подачи электроэнергии.



Список аксессуаров для подстанций, монтируемых на столбе, 11 кВ, 440 В (400 кВА, установка спереди):

Название материала

Спецификация и модель

Единица

КОЛ-ВО
(за комплект)

Комментарии

Изолированный провод низкого напряжения

JKTRYJ-1/300

M

18



Прокладка проводов

БВ-35

M

15



Молниеотвод каплевидного типа

HY5WS-17/50 DL силиконовая резина

набор

1

Оборудован изоляционным чехлом.

трансформатор

S13-M-400кВА 10/0,4кВ Дин11

кусок

1



Клеммные колодки

Стандарт DT-35 IEC, горячее лужение
Оснащен двойной прокладкой с гайкой.

набор

21



Клеммные колодки

DT-300 Стандарт IEC, горячее лужение
Оснащен двойной прокладкой с гайкой.

набор

4



Клеммные колодки

Стандарт DTL-50 IEC, горячее лужение
Оснащен двойной прокладкой с гайкой.

набор

3



Изолированный медный зажим параллельного канала неправильной формы

ДЖБТ-16/120

набор

3

Оборудован изоляционным чехлом.

Изолированный зажим заземляющего провода

JDL-16/120 Боковое заземление кольца смещения



3

Оборудован изоляционным чехлом.

Пост изолятор

Р5ЕТ105Л



12



Распределительная коробка низкого напряжения

JP-400кВА



1



Изолированный провод высокого напряжения

JKLYJ-10/50

M

30



Изолированный провод высокого напряжения

JKRYJ-10/35

M

18



Предохранитель каплевидного типа

RW13-12F/200A Фарфоровая изоляция
Каждый предохранитель оснащен двумя предохранителями на 40 А.

набор

3



Головка сваи высоковольтной проводки

Трансформатор 400 кВА Первичное напряжение Фаза ABC Зажим для оборудования

набор

3

Для JKRYJ-10/35
Оборудован изоляционным чехлом.

Головка сваи проводки низкого напряжения

Трансформатор 400 кВА Вторичное напряжение фазы abc Зажим для оборудования

набор

3

Для JKTRYJ-1/300
Оборудован изоляционным чехлом.

Головка сваи проводки низкого напряжения

Трансформатор 400 кВА Вторичное напряжение N-фаза Зажим для оборудования

набор

1

Для JKTRYJ-1/300
Оборудован изоляционным чехлом.

Изолированный зажим параллельного канала неправильной формы

ДЖБЛ-16/120

набор

6

Оборудован изоляционным чехлом.

Изолированная оболочка провода низкого напряжения

В-300

набор

4

Р,Г,И,Б

Кронштейн для установки трансформатора и аксессуаров

ZX-400kVA 12-метровая опора, фронтальная установка

набор

1

Горячее цинкование



Подробности подстанции CONSO·CN, 11 кВ, 440 В:

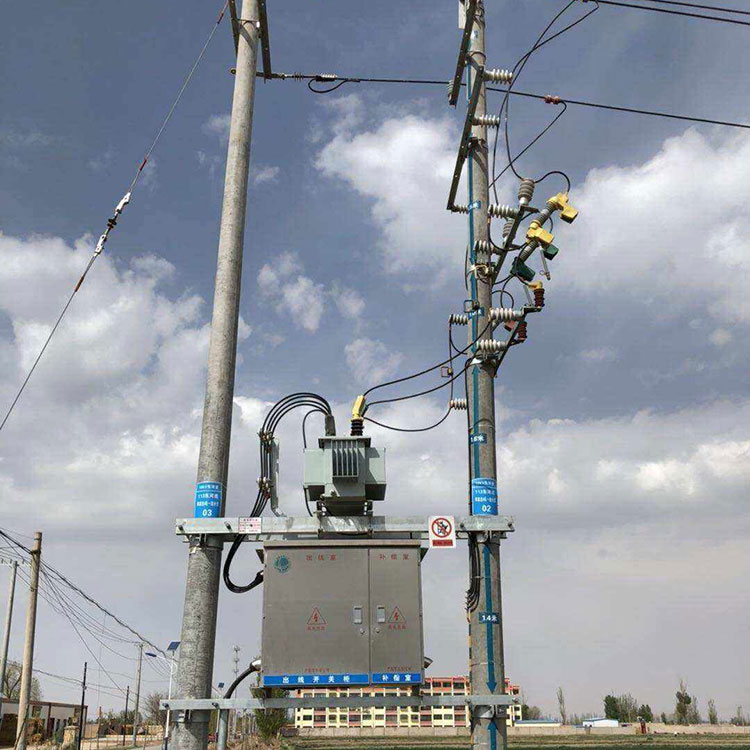

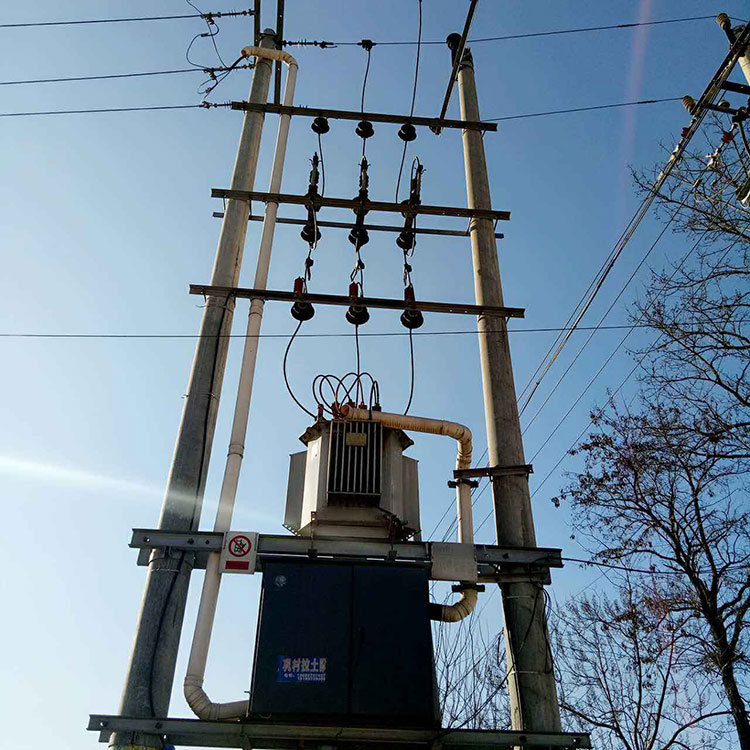

Передний монтаж

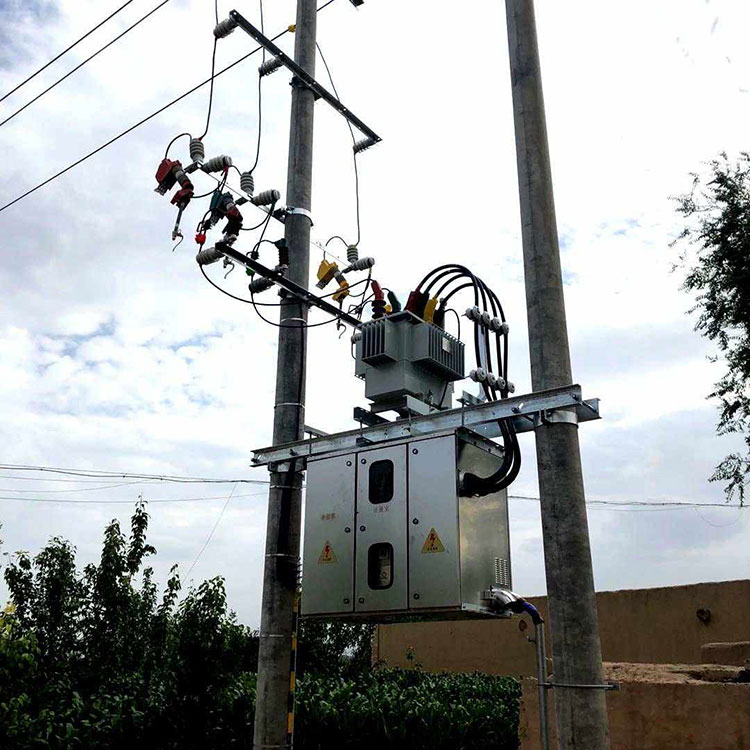

Боковой монтаж

Однофазный трансформатор

Однополюсный монтаж


Цех подстанций CONSO·CN 11 кВ 440 В:


Намоточная мастерская

Зона сушки рулонов

Зона сборки

Зона заправки маслом


Испытательный центр подстанции на опоре 11 кВ 440 В:



Оборудование для производства подстанций на столбе 11 кВ 440 В:


Трансформаторная печь

Литейное оборудование

Fмашина для намотки маслаэто

CONSO·CN 11 кВ 440 В Аксессуар для подстанции, монтируемой на столбе, в упаковке:


Аксессуар для бокового монтажа

Аксессуар для передней установки


Метод упаковки:


Деревянная коробка

Стальная конструкция
