Однофазный трансформатор на столбе мощностью 16 кВА. Энергосберегающие операции:

1. Правильный выбор мощности трансформатора.

Трансформаторы, монтируемые на опоре, представляют собой стационарное электрооборудование с высоким КПД, обычно превышающим 96% в номинальных условиях. Однако такая высокая эффективность достижима не во всех ситуациях; это зависит от коэффициента нагрузки трансформатора. Фактическое рабочее состояние трансформатора можно условно разделить на три области:

1) Регион оптимальной экономической эксплуатации (Оптимальный регион): Обычно нагрузка составляет от 25% до 75% номинальной. В этом диапазоне эффективность высока.

2) Регион экономической эксплуатации (экономический регион): обычно составляет от 15% до 100% номинальной нагрузки. Эффективность остается приемлемой в этом диапазоне.

3) Область неоптимальной работы (область неэкономной работы, ранее известная как область «чрезмерной мощности»): обычно ниже 10–20%, с низкой эффективностью в этом диапазоне.

2. Выбор энергоэффективных трансформаторов, монтируемых на опоре.

Трансформаторы на опоре серии S20 и S22 на напряжение 10 кВ, производимые в настоящее время в Китае, представляют собой продукцию с низкими потерями. По сравнению с серией S11 они могут снизить потери на холостом ходу на 15 % и на 30 % при нагрузке. Это приводит к значительной экономии энергии и дает такие преимущества, как меньший вес, меньшие размеры, меньшие потери, меньший ток холостого хода, снижение шума, высокая устойчивость к короткому замыканию и заметная экономия энергии.

3. Использование оборудования компенсации реактивной мощности для улучшения коэффициента мощности

Трансформаторы, монтируемые на столбе, потребляют разные уровни активной и реактивной мощности в зависимости от коэффициента мощности. По мере увеличения коэффициента мощности потребление как активной, так и реактивной мощности трансформатора, монтируемого на опоре, уменьшается. Поддержание стабильного и достаточно высокого коэффициента мощности является важнейшей мерой энергосбережения в энергосистемах. Таким образом, меры по улучшению коэффициента мощности и снижению рабочей температуры трансформаторов, монтируемых на столбах, могут поддерживать их работу в наилучших условиях или близких к ним. Если требуемый коэффициент мощности не достигается (обычно не ниже 0,9), для повышения коэффициента мощности следует использовать оборудование компенсации реактивной мощности.

4. Сделайте выбор в пользу замены неэффективных трансформаторов, установленных на опоре, для достижения экономии энергии.

Трансформаторы, установленные на опоре, не следует заменять только после их повреждения; вместо этого их следует заменять, когда они в определенной степени состарятся и сохранят некоторую остаточную стоимость, обычно примерно через 20 лет. Заменив низкоэффективные и энергоемкие трансформаторы эффективными энергосберегающими трансформаторами, можно добиться существенной ежегодной экономии энергии. Например, на нашей станции замена старого трансформатора новым энергоэффективным трансформатором привела к годовой экономии энергии в размере 3241,2 кВтч активной мощности и 39244,8 кВАРч реактивной мощности, что в сумме составило 5606,4 кВтч общей экономии энергии.

5. Избегайте эксплуатации трансформаторов, установленных на опоре, без нагрузки.

Трансформаторы, установленные на столбе, которые остаются без нагрузки в течение длительного периода времени, рекомендуется немедленно отключить, что может значительно снизить потери в линии. Например, потери холостого хода трансформатора 35 кВ 1600 кВА на нашем предприятии составляют 2095 Вт. Остановка его работы на один день снижает потери электроэнергии на 50,28 кВтч, а за месяц снижение потерь энергии составляет 150,84 кВтч.

6. Более низкая температура трансформатора.

Сопротивление обмоток трансформатора, монтируемых на полюсе, увеличивается с повышением температуры. Для того же трансформатора, установленного на опоре, при той же нагрузке более низкие температуры приводят к меньшим потерям. Поэтому необходимо принять надлежащие меры по охлаждению, чтобы снизить температуру трансформаторов, монтируемых на опоре.

Однофазный трансформатор на столбе мощностью 16 кВА. Параметр:

Однофазный трансформатор CONSO·CN 16 кВА, монтируемый на опоре. Детали:

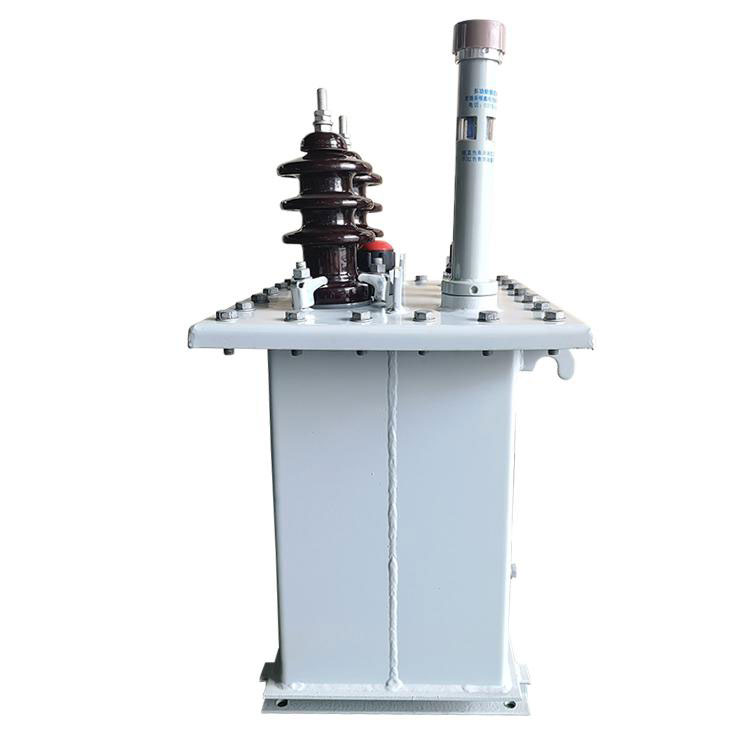

Передний монтаж

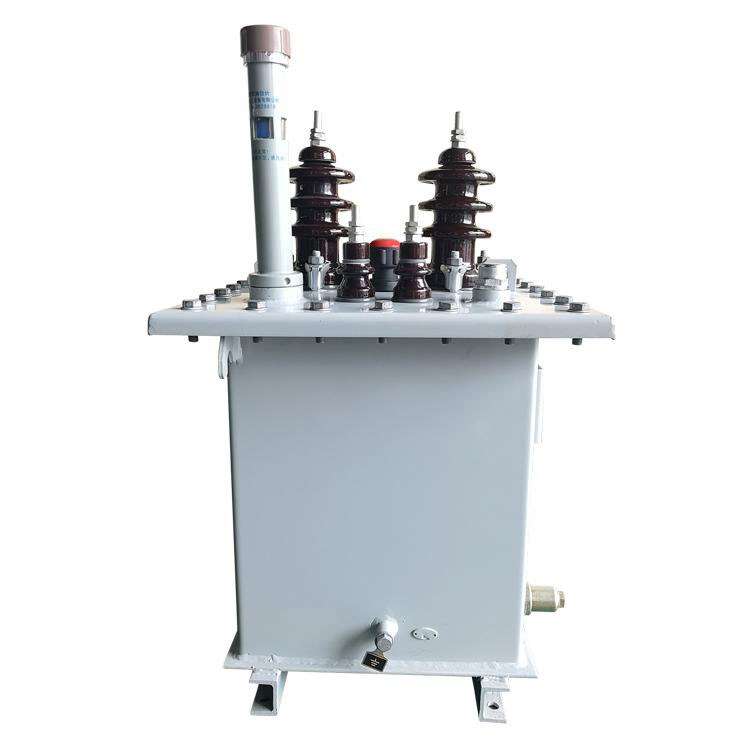

Боковой монтаж

Однофазный трансформатор

Однополюсный монтаж

Однофазный опорный трансформатор CONSO·CN 16 кВА. Мастерская:

Испытательный центр однофазного трансформатора на столбе мощностью 16 кВА:

Однофазный трансформатор мощностью 16 кВА на опоре Производственное оборудование:

Однофазный трансформатор CONSO·CN 16 кВА, монтируемый на опоре, готовый к отправке:

Метод упаковки:
