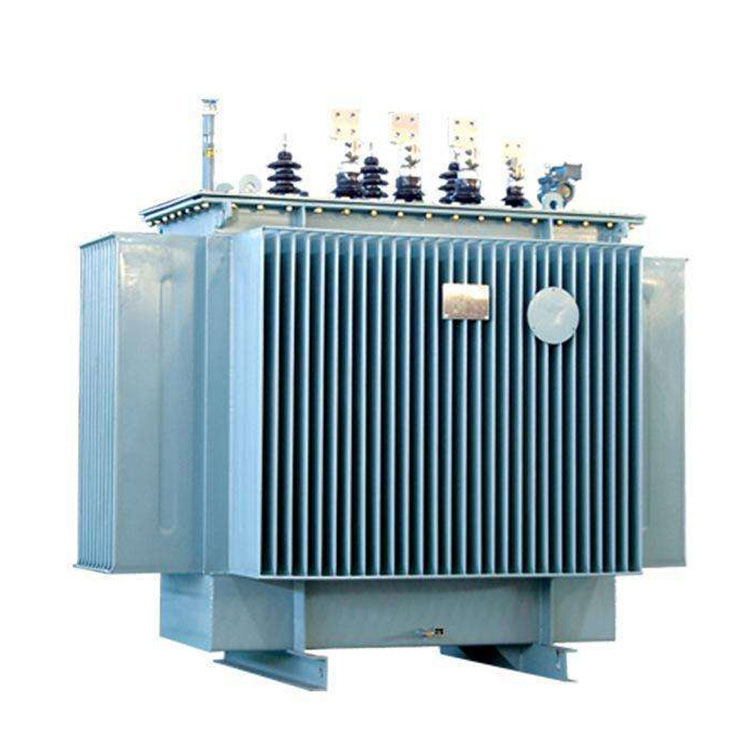

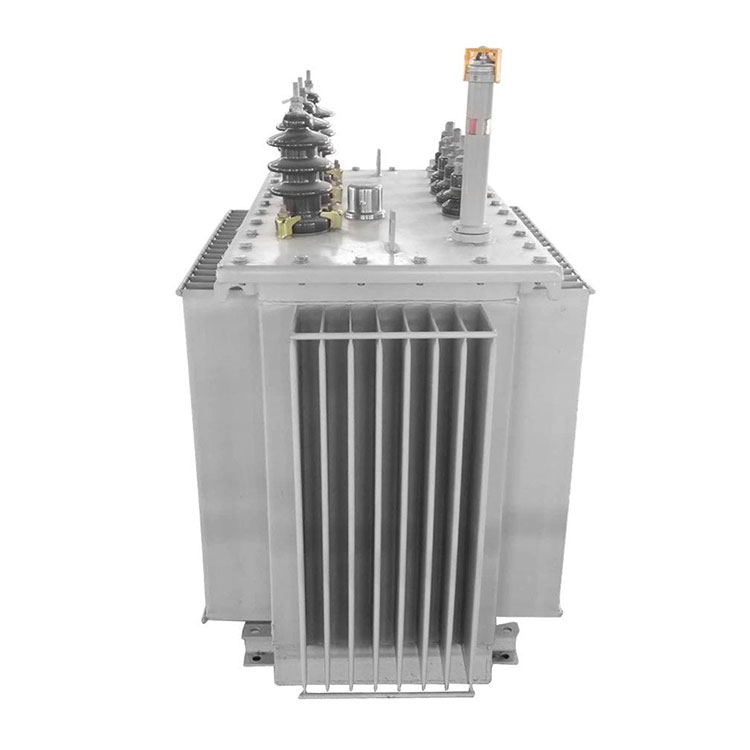

Введение в трехфазный распределительный трансформатор ONAN

Масляный распределительный трансформатор	Распределительный трансформатор для масляных промыслов из амморфного сплава	Однофазный распределительный трансформатор ONAN	Силовой трансформатор ОНАН 33/0,4 В
Распределительный трансформатор сухого типа с литой смолой	Неинкапсулированный распределительный трансформатор сухого типа	Распределительный трансформатор сухого типа из аморфного сплава	Распределительный трансформатор мощности 33/10 кВ ONAN

Трехфазный распределительный трансформатор ONAN является важнейшим компонентом электроэнергетических систем, обозначенным компанией «ONAN» за систему охлаждения «Oil Natural Air Natural». Эти трансформаторы отвечают за снижение высокого напряжения электроэнергии до уровня, подходящего для жилых, коммерческих и промышленных применений, обеспечивая надежность. Регулярное техническое обслуживание жизненно важно для оптимальной производительности.

Спецификация:

Детали распределительного трансформатора CONSO·CN 3 фазы ONAN:

Маслонаполненный

Масло слито

Аморфный сплав

Прокатное железное ядро

Семинар по 3-фазным распределительным трансформаторам CONSO·CN ONAN:

Центр тестирования трехфазных распределительных трансформаторов ОНАН:

Компания Conso Electrical Science and Technology Co., Ltd имеет возможность проводить заводские испытания электрооборудования напряжением от 10 до 35 кВ. Для трехфазного распределительного трансформатора ONAN эти испытания будут проводиться, но не ограничиваются:

1. Измерения потерь без нагрузки и потерь нагрузки:Эти измерения определяют потери в сердечнике и меди трансформатора в условиях холостого хода и полной нагрузки. Они гарантируют, что эффективность трансформатора соответствует указанным стандартам.

2. Испытание на повышение температуры:В ходе этого испытания измеряется повышение температуры обмоток трансформатора и масла в условиях полной нагрузки. Это гарантирует, что трансформатор может эффективно рассеивать тепло и не превышать допустимые пределы температуры.

3. Диэлектрические испытания:Эти испытания включают в себя испытание приложенным напряжением и испытание на частичный разряд. Испытание приложенным напряжением проверяет способность трансформатора выдерживать условия перенапряжения, а испытание на частичный разряд проверяет наличие частичных разрядов, которые могут привести к пробою изоляции.

4. Тест на соотношение поворотов:В ходе этого испытания проверяется коэффициент трансформации обмоток трансформатора, чтобы убедиться, что он соответствует проектным характеристикам. Это гарантирует, что трансформатор обеспечит правильное преобразование напряжения.

5. Испытание импеданса короткого замыкания:В ходе этого теста измеряется полное сопротивление трансформатора в условиях короткого замыкания. Это гарантирует, что трансформатор сможет выдерживать токи короткого замыкания без чрезмерного нагрева или повреждения.

6. Испытание сопротивления изоляции:В ходе этого испытания измеряется сопротивление изоляции между различными обмотками и сердечником трансформатора. Это гарантирует целостность изоляции и отсутствие путей утечки тока. Допустимые значения сопротивления зависят от номинала и технических характеристик трансформатора.

7. Проверка сопротивления обмотки:В ходе этого испытания измеряется сопротивление обмоток трансформатора, чтобы убедиться, что оно находится в установленных пределах. Отклонения могут указывать на проблемы с проводником или соединениями.

8. Испытание диэлектрической прочности масла:В ходе этого испытания оценивается диэлектрическая прочность трансформаторного масла, чтобы убедиться, что оно выдерживает электрические напряжения и предотвращает возникновение внутренней дуги.

Оборудование для производства трехфазных распределительных трансформаторов ONAN:

Компания Conso Electrical Science and Technology Co., Ltd владеет тремя комплектами трансформаторных печей и двумя комплектами оборудования для литья трансформаторов. Это позволяет нам производить более 200 единиц трехфазных распределительных трансформаторов ONAN мощностью 200 кВА и 100 единиц трехфазных распределительных трансформаторов с литой изоляцией мощностью 630 кВА за 30 дней. Машина для намотки фольги используется не только для производства трансформаторов сухого типа, но также позволяет нам производить трехфазные распределительные трансформаторы ONAN, выходящие за рамки диапазона IEC 60076, например, масляные распределительные трансформаторы 10 кВ 4000 кВА.

Трехфазный распределительный трансформатор CONSO·CN ONAN, готовый к отправке:

Метод упаковки:

Техническое обслуживание распределительного трансформатора ОНАН:

Регулярный осмотр:Внедрите плановые проверки для быстрого выявления любых проблем или аномалий.

Мониторинг качества масла:Регулярно анализируйте качество изоляционного масла, включая тесты на влажность, газы и загрязнения. Этого можно достичь с помощью тестов по анализу качества масла.

Проверка изоляционного материала:Периодически проверяйте изоляционные материалы, такие как втулки, изоляционное масло, изоляционные прокладки и изоляционные втулки, чтобы убедиться, что они не повреждены и не стареют.

Обслуживание системы охлаждения:Если в трансформаторе используется система охлаждения ONAN (Oil Natural Air Natural), убедитесь, что радиаторы охлаждения и вентиляторы работают правильно. Очистите поверхности радиатора, чтобы обеспечить достаточную циркуляцию охлаждающего масла.

Проверка сопротивления изоляции:Регулярно проводите испытания сопротивления изоляции для проверки целостности системы изоляции. Это можно сделать с помощью тестера сопротивления изоляции.

Предотвращение утечек:Осмотрите трансформатор на наличие утечек масла и незамедлительно устраните их, чтобы предотвратить потерю изоляционного масла.

Регулярная уборка:Регулярно очищайте внешнюю поверхность трансформатора от пыли и грязи, способствуя рассеиванию тепла и уменьшая загрязнение изоляции.

Проверка молниезащитного оборудования:Убедитесь, что устройства молниезащиты на трансформаторе целы, чтобы предотвратить повреждение от ударов молнии.

Предотвращение коррозии:Осмотрите внешний корпус трансформатора на наличие коррозии и при необходимости поддерживайте или ремонтируйте защитные покрытия.

Бухучет, ведение учета, делопроизводство:Ведите подробные записи каждой операции по техническому обслуживанию, включая результаты проверок, выявленные проблемы, предпринятые действия по техническому обслуживанию и замененные компоненты. Эти записи помогают отслеживать историю обслуживания трансформатора.

Периодические электрические испытания:Периодически проводите электрические испытания, включая испытания на разомкнутую цепь и короткое замыкание, чтобы проверить электрические характеристики трансформатора.

Следуйте рекомендациям производителя:Придерживайтесь рекомендаций производителя и руководства по техническому обслуживанию конкретного распределительного трансформатора ONAN, следуя рекомендуемым процедурам технического обслуживания и ремонта.
