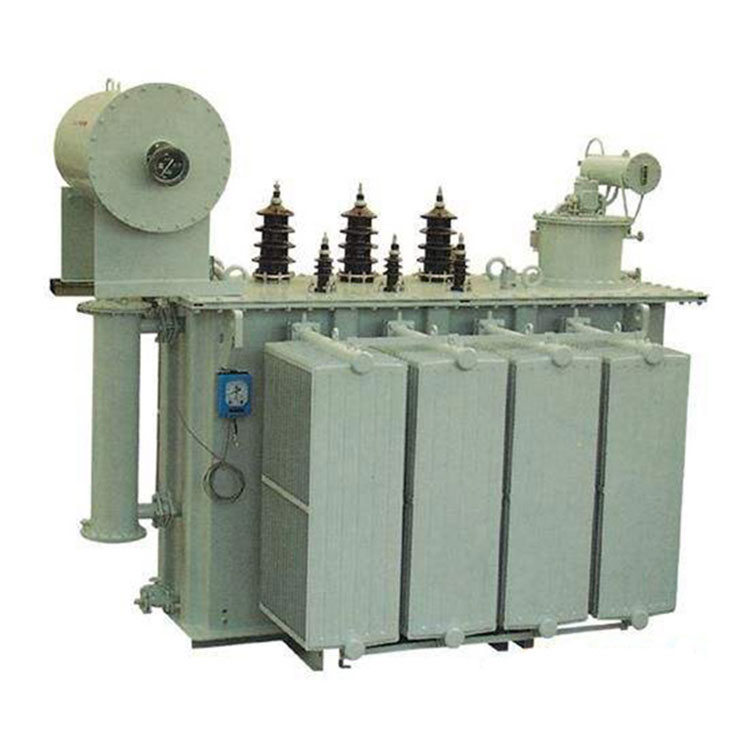

3-фазный трансформатор мощностью 4 МВА в энергосистеме
  • 3-фазный трансформатор мощностью 4 МВА в энергосистеме3-фазный трансформатор мощностью 4 МВА в энергосистеме
  • 3-фазный трансформатор мощностью 4 МВА в энергосистеме3-фазный трансформатор мощностью 4 МВА в энергосистеме

3-фазный трансформатор мощностью 4 МВА в энергосистеме

Являясь опытным производителем силовых трансформаторов, компания Conso Electrical Technology and Science Co., Ltd имеет возможность производить 3-фазный трансформатор мощностью 4 МВА в энергосистеме. Чтобы удовлетворить потребности в электроэнергии сталелитейных и горнодобывающих предприятий химического завода, компания Conso Electrical оборудовала производственное оборудование, позволяющее производить силовые и распределительные трансформаторы большой мощности, такие как трехфазный трансформатор 10/0,4 кВ, 4 мВА. Evermore, Conso Electrical строит стабильные партнерские отношения с различными группами клиентов. Это ограничивается не только Государственной сетевой корпорацией Китая, но и пользователями терминалов, такими как промышленные предприятия, причалы и торговые центры.

Отправить запрос

Описание продукта

видео



3-фазный трансформатор мощностью 4 МВА в энергосистеме. Характеристики установки:


1. При проталкивании трансформатора с широкой стороны низковольтная сторона должна быть обращена наружу. При нажатии сбоку масляная сторона должна быть направлена ​​наружу для облегчения осмотра в реальном времени.

2. Безопасные расстояния в трансформаторной комнате: для внутренних трансформаторов расстояние от двери не должно быть менее 1 метра, а от стены - не менее 0,8 метра. Для трансформаторов номинальным напряжением 35 кВ и выше расстояние от двери не должно быть менее 2 метров, а от стены - не менее 1,5 метра. Кронштейны вторичных линий трансформатора должны находиться на высоте не менее 2,3 метра над землей, а с обеих сторон высоковольтных линий должны быть установлены защитные барьеры. В случаях, когда в трансформаторном помещении имеются рабочие выключатели, рабочая ширина должна составлять не менее 1,2 метра в направлении работы.

3. Трансформаторное помещение считается огнестойким зданием I или II класса, а материалы, из которых изготовлены его главная дверь и приточно-вытяжные окна, должны соответствовать требованиям пожарной безопасности.

4. В трансформаторном помещении следует использовать железные двери, а если используются деревянные двери, они должны быть облицованы оцинкованными холоднокатаными стальными листами (широко известными как железные листы). Ширина и высота двери должна определяться в зависимости от установки оборудования, обычно она составляет около 1,5 метра в ширину и 2,5–2,8 метра в высоту, дверь должна открываться наружу. Для небольших распределительных помещений (менее 7 метров) допускается один выход, а для помещений, превышающих 7 метров, должно быть не менее двух выходов.

5. Высота потолка трансформаторной должна соответствовать проектным требованиям и обычно не менее 4,5-5 метров.

6. Входные и выходные жалюзи должны иметь внутренний слой с сетчатыми отверстиями размером не более 10 x 10 мм, чтобы предотвратить проникновение животных. Для входных отверстий на уровне земли жалюзи не требуются, но снаружи сетки следует установить вертикальные железные стержни, чтобы предотвратить механическое повреждение сетки. Вертикальные железные стержни могут быть изготовлены из круглой стали диаметром 1 мм с расстоянием между ними 100 мм.

7. Верх вытяжных окон в трансформаторном помещении должен располагаться близко к балкам. Температура при естественной вентиляции не должна превышать 45°С. Эффективная площадь выхода должна быть в 1,1-1,2 раза больше эффективной площади воздухозаборника.

8.При температуре поступающего воздуха для естественной вентиляции 30°С расстояние от пола трансформаторного помещения до пола наружного помещения должно составлять 0,8 метра. При температуре входящего воздуха 35°C расстояние должно составлять 1 метр.

9. Через трансформаторное помещение не должно проходить неэлектрических трубопроводов. Должны быть приняты меры для предотвращения попадания мелких животных в кабельные каналы.

10. Если количество масла в одном трансформаторе превышает 600 кг, необходимо предусмотреть масляную яму.



3-фазный трансформатор мощностью 4 МВА в энергосистеме. Технические параметры:


Номинальная мощность: 4 мВА;
Режим: С13-М-4000 или зависит;
Коэффициент напряжения: 11/0,415 кВ, 22/0,433 кВ, 35/0,4 кВ;
Без потери загрузки: по требованию клиента или IEC 60076;
потери нагрузки: по требованию клиента или IEC 60076;
Импеданс: 5,5% ± 10%;
Ток короткого замыкания: ≤0,4%;
Векторная группа: Мужчина11, Ярд11;
Повышение температуры (среднее значение верхней части масла/обмотки): 6 0K/65K или зависит;


3-фазный трансформатор CONSO·CN 4 МВА в энергосистеме Деталь:


Обмотка трансформатора:



Трансформатор в применении:



Трансформатор CONSO·CN 4 МВА 3-фазный в энергосистеме. Мастерская:


Намоточная мастерская

Зона сушки рулонов

Зона заправки маслом

Область готовой продукции


3-фазный трансформатор мощностью 4 МВА в испытательном центре энергосистемы:



3-фазный трансформатор мощностью 4 МВА в энергосистеме. Производственное оборудование:


Трансформаторная печь

Литейное оборудование

Машина для намотки фольги


3-фазный трансформатор CONSO·CN 4 МВА в энергосистеме, готовый к отправке:



Метод упаковки:


Деревянная коробка

Стальная конструкция
