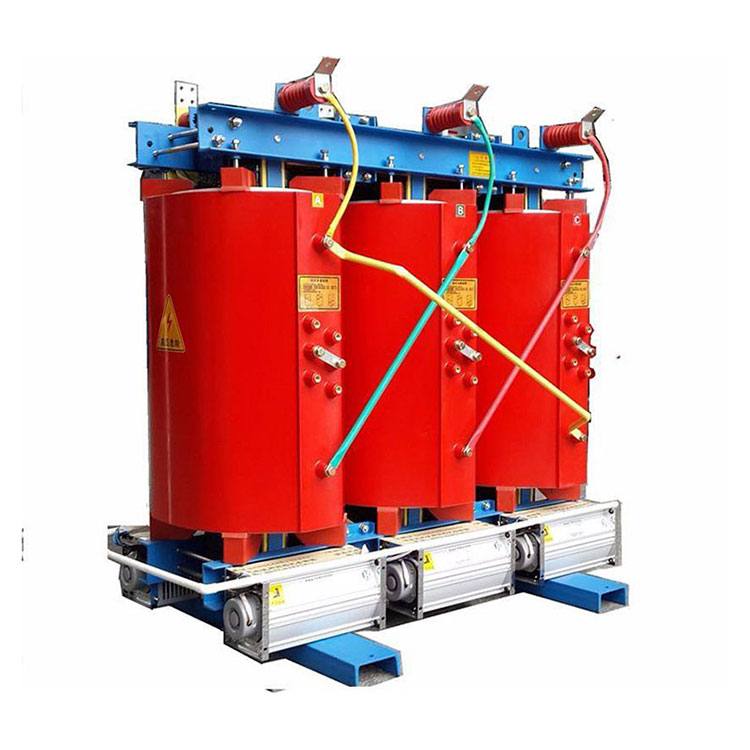

Трансформатор сухого типа из эпоксидной смолы мощностью 630 кВА
  • Трансформатор сухого типа из эпоксидной смолы мощностью 630 кВАТрансформатор сухого типа из эпоксидной смолы мощностью 630 кВА
  • Трансформатор сухого типа из эпоксидной смолы мощностью 630 кВАТрансформатор сухого типа из эпоксидной смолы мощностью 630 кВА

Трансформатор сухого типа из эпоксидной смолы мощностью 630 кВА

Компания Conso Electrical Science and Technology Co., Ltd собирает трансформатор сухого типа из эпоксидной смолы мощностью 630 кВА с 2006 года. Компания накопила ценный опыт в производстве сборных подстанций, трансформаторов с литой смолой и масляных трансформаторов от производства и поставки электрических трансформаторов от 10 до 35 кВ в больницы. , производственное предприятие и национальные инфраструктурные проекты. Мы с нетерпением ждем партнерства с вами.

Отправить запрос

Описание продукта

видео



Трансформатор сухого типа из эпоксидной смолы мощностью 630 кВА. Конструктивные особенности:



Трансформаторы сухого типа с эпоксидной смолой мощностью 630 кВА имеют конструкцию сердечника, аналогичную конструкции масляных трансформаторов. Для большей производительности внутри активной зоны предусмотрены вентиляционные каналы. Проводники катушек в сухих трансформаторах с эпоксидной смолой мощностью 630 кВА обычно изготавливаются из провода с двойным остеклением или из жаростойкой эмалированной проволоки. Они часто используют изоляцию класса B и изоляцию класса H. Поскольку корпус трансформатора контактирует с воздухом, катушка не только пропитывается изоляционным лаком, но и покрывается влагостойкой краской. Трансформаторы сухого типа на эпоксидной смоле мощностью 630 кВА имеют в корпусах вентиляционные отверстия.



Существует несколько типов трансформаторов сухого типа из эпоксидной смолы мощностью 630 кВА:



(1) Открытого типа: корпус трансформатора находится в непосредственном контакте с атмосферой и подходит для относительно сухих и чистых помещений. В трансформаторах малой мощности применяется воздушное самоохлаждение, а в трансформаторах большей мощности — принудительное воздушное охлаждение.

(2) Закрытый тип: внутренняя конструкция изолирована от внешней атмосферы и может использоваться в суровых условиях, например, в шахтных трансформаторах. Из-за герметизации условия отвода тепла у них плохие. Они также могут быть заполнены газами, такими как гексафторид серы, которые имеют лучшую изоляционную прочность и способность рассеивать тепло, чем воздух, и использовать принудительную циркуляцию. В этом случае возможности изоляции и теплоотвода трансформаторов сухого типа можно сравнить с масляными трансформаторами.

(3) Тип литой смолы: эти трансформаторы, отлитые из эпоксидной смолы или других смол в качестве основной изоляции, имеют простую конструкцию и небольшой объем. Они подходят для продуктов средней и малой мощности.

Трансформаторы сухого типа с эпоксидной смолой мощностью 630 кВА в основном используются в местах с высокими требованиями пожарной безопасности, таких как метрополитен, общественные здания и закрытые мастерские. Относительная влажность в помещении, где установлены сухие трансформаторы, не должна превышать 70–85 %.


Трансформатор сухого типа из эпоксидной смолы мощностью 630 кВА. Параметры продукта:


Номинальная мощность: 630 ква;
Режим: СКБ(10)-630:
Без потери нагрузки: 1340±15% Вт или зависит;
Потеря загрузки: 5960±15% Вт или зависит;
Импеданс: 4%±10%;
Система охлаждения: ВКЛ ВЫКЛ;
Изоляционный материал: Эпоксидная смола;
Материал обмотки: Медь или Алюминий;
IP-рейтинг: IP00(к корпусу), IP21 (с закрытым корпусом)
Габаритный размер: 1250*900*990 (мм)


Трансформатор сухого типа CONSO·CN 630 кВА с эпоксидной смолой и корпус:


Алюминиевый сплав

Трансформатор с корпусом

Нержавеющая сталь


Трансформатор сухого типа CONSO·CN 630 кВА из эпоксидной смолы в процессе:


Обмотка

Литейная смола

Готов к сборке

Сердечник из аморфного сплава


Трансформатор сухого типа CONSO·CN 630 кВА из эпоксидной смолы. Мастерская:


Намоточная мастерская

Место для хранения отливок

Зона сушки обмотки

Хранение готовой продукции


Испытательный центр трансформатора сухого типа с эпоксидной смолой мощностью 630 кВА:



Трансформатор сухого типа из эпоксидной смолы мощностью 630 кВА Производственное оборудование:


Трансформаторная печь

Литейное оборудование

Машина для намотки фольги


Трансформатор сухого типа CONSO·CN 630 кВА из эпоксидной смолы на хранении:
