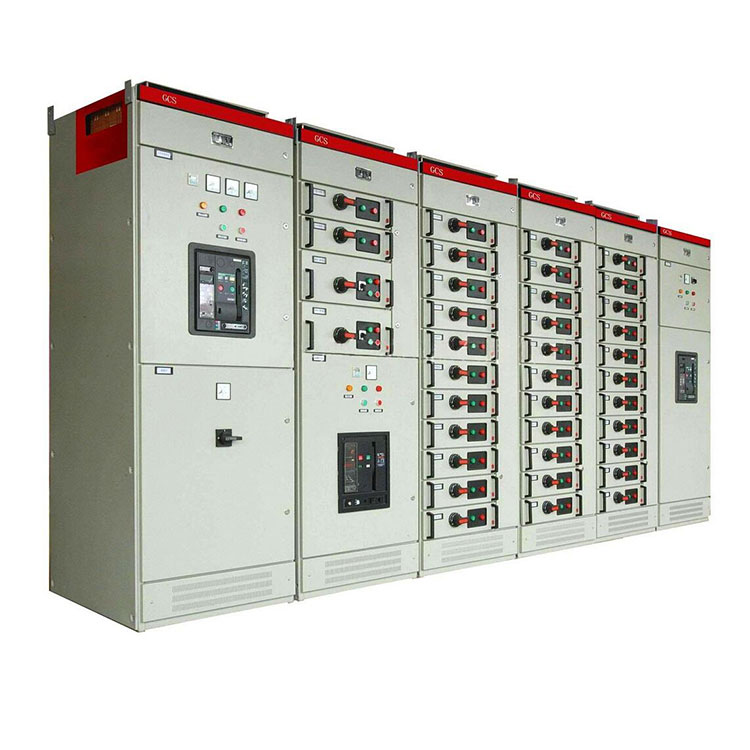

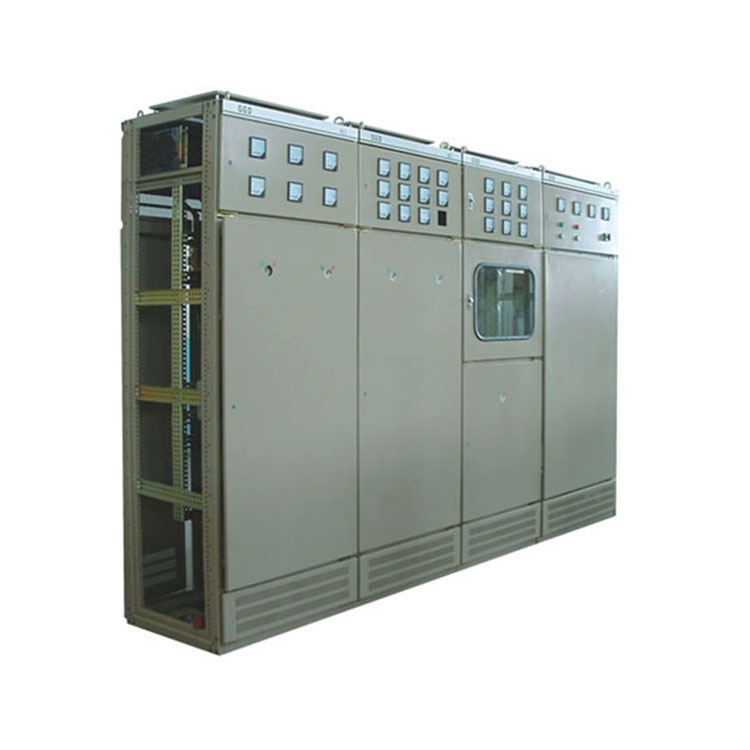

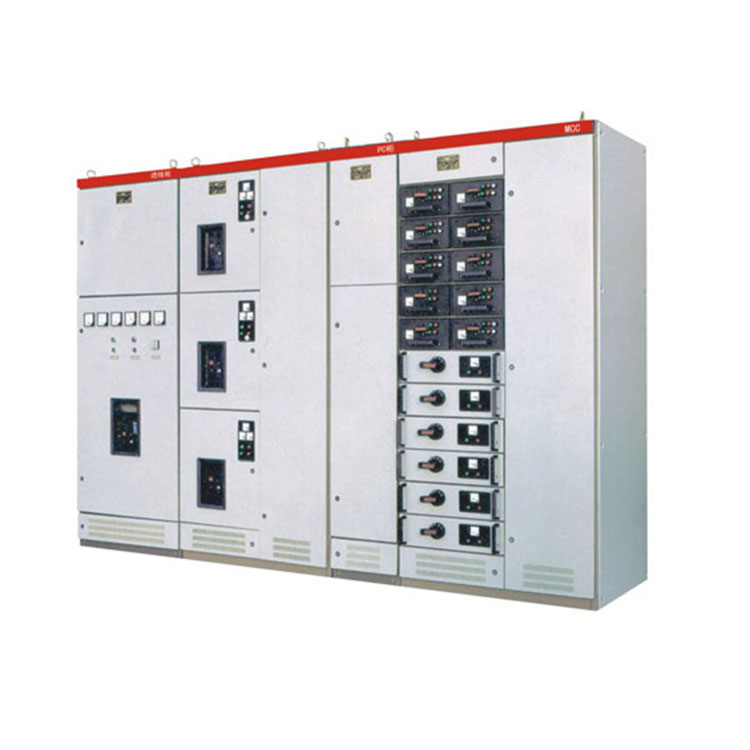

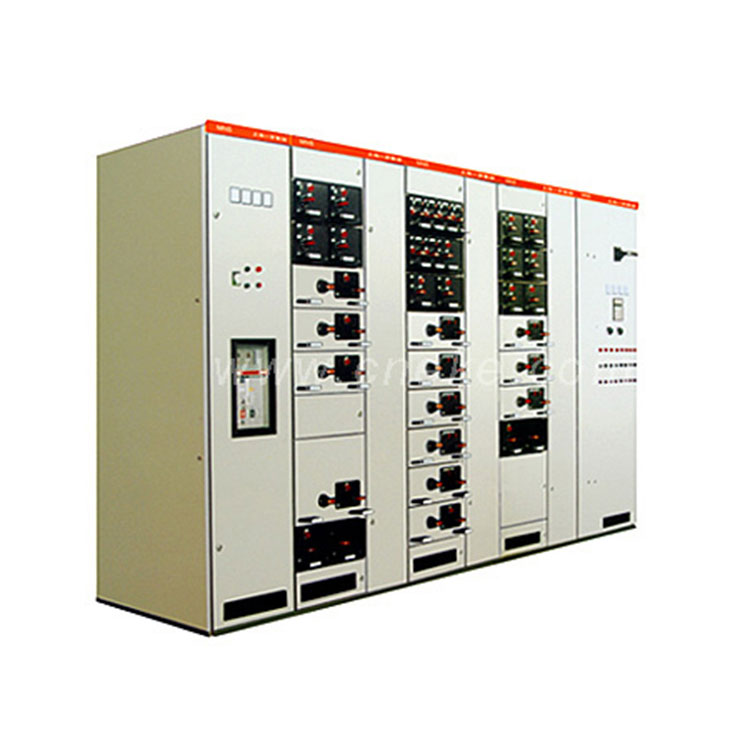

Высококачественное распределительное устройство низкого напряжения Conso Electrical GGD широко используется на компактных подстанциях, поскольку обеспечивает превосходную гибкость установки. Conso Electrical Science and Technology Co., Ltd. является производственной фирмой, которая в основном производит панели низкого и среднего напряжения. Conso Electrical установила долгосрочные отношения с такими дистрибьюторами компонентов, как ABB и Schneider. Conso Electrical будет переключать компоненты распределительного устройства низкого напряжения в соответствии с требованиями пользователей. Тем временем Conso Electrical накопила отличные решения в области панелей низкого и среднего напряжения. Наш инженер смог сделать план проектирования более рациональным.
Классифицируются по назначению: распределительный шкаф, шкаф соединения шин, шкаф присоединения, шкаф управления двигателем, шкаф компенсации реактивной мощности и шкаф распределения освещения.
Универсальность в применении, широкий выбор компонентов, что обеспечивает взаимозаменяемость со многими отечественными и импортными брендами.
Отличная гибкость установки; даже если в будущем некоторые продукты будут сняты с производства регулирующими органами, гибкость установки шкафа GGD предотвратит проблемы с установкой, связанные с изменениями или обновлениями компонентов.
Компоненты разработаны по модульным стандартам, имеют установочные отверстия и общие коэффициенты для простоты сборки.
Разработан в соответствии с эстетикой промышленного продукта, с использованием золотого сечения для общего дизайна шкафа и размеров перегородок, что обеспечивает эстетически приятный и обновленный внешний вид.
Учет рассеивания тепла во время работы шкафа: шкаф имеет отверстия для отвода тепла как на верхнем, так и на нижнем торце. Поскольку электрические компоненты внутри шкафа выделяют тепло, оно поднимается и выбрасывается через верхние щели, а холодный воздух постоянно поступает в шкаф через нижние щели. Это создает естественный путь вентиляции внутри герметичного шкафа, обеспечивая эффективное рассеивание тепла.
Панели шкафа покрыты методом распыления пластика, обеспечивающим прочную адгезию и высококачественную текстуру. Весь корпус имеет матовую поверхность, что позволяет избежать бликов и обеспечивает более комфортную визуальную среду для операторов.
При необходимости верхнюю крышку шкафа можно легко снять, что облегчает сборку и регулировку главных шин на месте. Верхняя часть шкафа оснащена подвесными кольцами для подъема и транспортировки.
Степень защиты шкафа — IP30, но пользователи могут выбирать между IP20 и IP40 в зависимости от экологических требований конкретного объекта.
Элемент |
Единица |
Ценить |
|
Номинальное напряжение главной цепи |
V |
АС 400 |
|
Номинальное напряжение вспомогательной цепи |
V |
от 110 до 400 переменного тока |
|
Номинальная частота |
Гц |
50 |
|
Номинальное напряжение изоляции |
V |
660 |
|
Номинальный ток |
A |
≤630 |
|
Номинальный кратковременно выдерживаемый ток сборной шины |
КА/1с |
50/80 |
|
Номинальный пиковый выдерживаемый ток сборной шины |
КА/0,1 с |
105/175 |
|
Испытательное напряжение промышленной частоты (1 мин) |
Основная схема |
V |
2500 |
Вспомогательная цепь |
V |
1760 |
|
Уровень защиты |
|
Корпус IP54 |
Инструкция по заказу распределительного устройства низкого напряжения GGD
Полная модель изделия (включая схему главной цепи и схему вспомогательных цепей).
Схема последовательности объединения систем главных цепей и план планировки этажа.
Электрическая принципиальная схема вспомогательной цепи.
Список компонентов внутри шкафа.
Если у пользователя есть какие-либо особые требования, их следует обсудить с производителем.
В заказе следует указать единицу приема, единицу расчета, способ расчета на станции и способ самовывоза.
Если требуется шинный мост, предоставьте подробную информацию.
