Внутренняя панель Vcb среднего напряжения 11 кВ

Компания Conso Electrical Science and Technology Co., Ltd. имеет более чем 10-летний опыт производства внутренних панелей среднего напряжения 11 кВ. Conso Electrical производит и поставляет внутренние панели VCB среднего напряжения 11 кВ для различных условий применения, таких как промышленная энергосистема, городская электросеть и городская инфраструктура. В ходе разработки, начиная с 2006 года, компания строго выполняла требования системы управления ISO9001 и ISO14001 для сборки надежной внутренней панели VCB среднего напряжения 11 кВ для клиентов из страны и за рубежом.

Отправить запрос

Описание продукта

Как эксперты в области электроэнергетики, мы гордимся своей ролью ведущего производителя внутренних панелей среднего напряжения 11 кВ в Китае. Доверьтесь качеству и надежности нашей продукции прямо с завода. Ваше удовлетворение является нашим приоритетом, и наши обязательства выходят за рамки покупки: мы ожидаем беспрецедентного послепродажного обслуживания и точных сроков доставки. Будьте спокойны, зная, что вы инвестируете не просто в продукт, а в безупречный профессиональный опыт, адаптированный к потребностям динамично развивающейся электроэнергетической отрасли.

Введение в внутреннюю панель VCB среднего напряжения 11 кВ:

КИН28-12

RMU с воздушной изоляцией

RMU с газовой изоляцией

Фиксированный шкаф

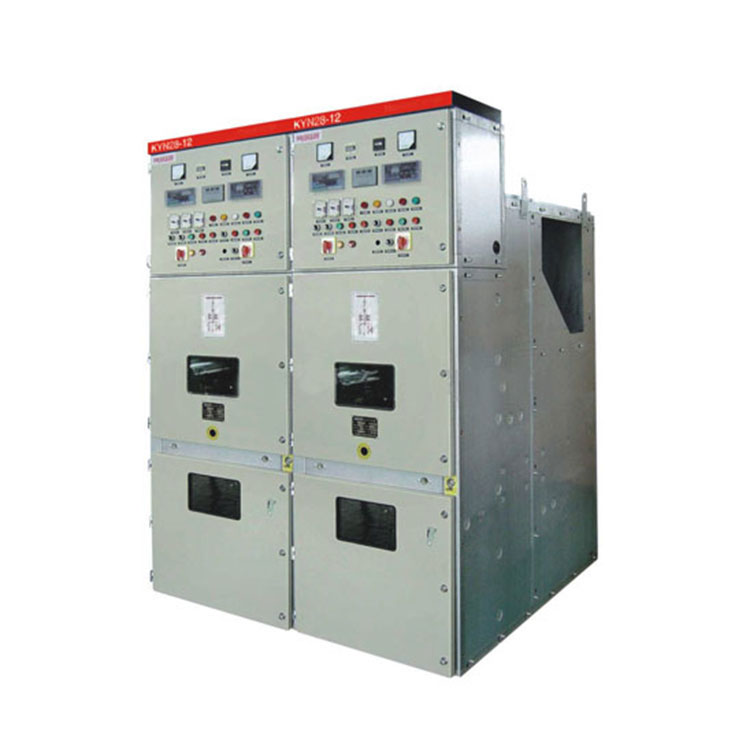

1.ЯВыдвижное распределительное устройство переменного тока tal-Clad (обычно обозначается как KYN28 для уровня 10 кВ):

Этот тип шкафа является наиболее часто используемым шкафом на напряжение 10 кВ на современном этапе. Он может быть оснащен вакуумными выключателями типа ВС1, ВД4, ЗН78 и т. д. в соответствии с требованиями схемы первичной электрической системы для использования в качестве шкафов защиты оборудования. Он также используется в качестве шкафов измерения высокого напряжения, шкафов PT, шкафов подстанционных трансформаторов и изолирующих шкафов. Стандартные размеры этого шкафа: ширина 800 мм, высота 2360 мм и глубина 1500 мм (для ввода кабеля) или глубина 1660 мм (для ввода воздушной линии).

2. Основной блок кольца (RMU):

Этот тип шкафа также является широко используемым шкафом на 10 кВ (номинальный ток 630 А и ниже). Он оборудуется выключателями нагрузки типа ФЗН, ФЛН, ФН вместе с высоковольтными предохранителями, либо установкой изолирующих ножей ГН24, автоматических выключателей серии ВС1 (ВД4, ЗН78 и т.д.), защиты микрокомпьютера и т.п., чтобы обеспечить защита последующего оборудования. Его также можно сконфигурировать как шкафы измерения высокого напряжения, шкафы PT и шкафы изоляции. Существует множество серий и вариаций этого типа шкафов с размерами от 400 до 1000 мм в ширину, от 1800 до 2200 мм в высоту и от 900 до 1000 мм в глубину.

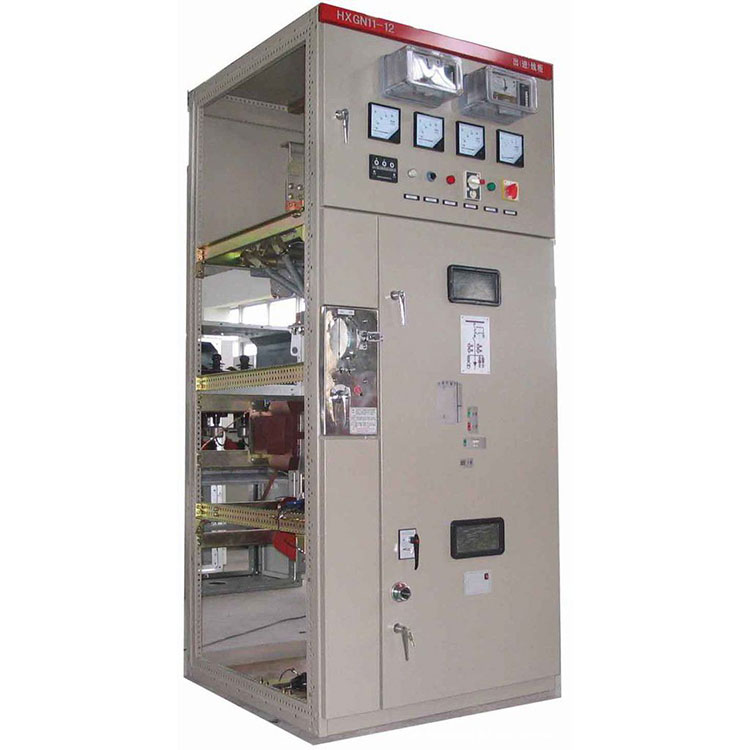

3. Фиксированный шкаф:

Хотя этот тип шкафа все еще используется, он не является распространенным распределительным шкафом из-за своего большого размера (стандартные размеры 1200×1200×2650). Обычно его можно увидеть в модифицированных формах: он используется в шкафах компенсации реактивной мощности высокого напряжения 10 кВ, шкафах высоковольтных устройств плавного пуска, шкафах высоковольтных инверторов и т. д. При использовании в качестве распределительного шкафа он обычно имеет высоковольтную развязку серии GN. ножи установлены сверху и снизу, с вакуумными выключателями типа ВС1, ВД4, ЗН78 посередине. В шкафах компенсации реактивной мощности он оборудуется вакуумными контакторами, высоковольтными конденсаторами, реакторами, дугогасительными катушками и т. д. В шкафах высоковольтных устройств плавного пуска и шкафах инверторов устанавливаются управляемые кремниевые компоненты и схемы их управления.
