Как электрические распределительные устройства могут сделать распределение электроэнергии более безопасным и простым в управлении?

Почему электрические распределительные устройства имеют большее значение, чем ожидают многие покупатели?

Во многих энергетических проектах распределительное устройство не является самой заметной частью системы. Трансформаторам, кабелям, генераторам и крупному производственному оборудованию часто уделяется больше внимания, поскольку они выглядят более «центральными» для проекта. Тем не менее, когда происходит неисправность, когда цепь необходимо изолировать или когда обслуживающий персонал должен работать безопасно, распределительное устройство становится одним из наиболее важных элементов оборудования на объекте.

Электрическое распределительное устройство предназначено для управления, защиты и отключения электрических цепей. На практике это помогает энергосистеме оставаться организованной. Это позволяет операторам разделить распределение электроэнергии на управляемые участки, защитить последующее оборудование и снизить влияние сбоев. Без надлежащего распределительного устройства одна электрическая проблема может распространиться на более широкую систему, вызывая остановку производства, угрозу безопасности или повреждение дорогостоящего оборудования.

Для покупателей реальная ценность электрораспределительного устройства не ограничивается самим металлическим шкафом. Ценность зависит от того, соответствуют ли конструкция шкафа, автоматические выключатели, расположение шин, устройства защиты, входящие и отходящие фидеры, конструкция блокировки и доступ для обслуживания реальному проекту. Шкаф, который на бумаге выглядит приемлемо, все равно может создавать проблемы, если он не соответствует планировке объекта, условиям нагрузки, принципам эксплуатации или плану расширения.

Вот почему опытные покупатели спрашивают не только цену. Они спрашивают, может ли распределительное устройство выдерживать правильный уровень напряжения, номинальный ток, устойчивость к короткому замыканию, среду установки, направление ввода кабеля, метод работы и требования к проверке. Более дешевый шкаф, требующий повторной модификации после доставки, может оказаться намного дороже, чем тщательно продуманное решение.

С какими проблемами обычно сталкиваются покупатели перед выбором электрораспределительного устройства?

Первая распространенная проблема — неполная информация о проекте. Покупатель может знать, что заводу необходимо несколько электрошкафов, но у них может отсутствовать четкая однолинейная схема, нагрузочная ведомость, план расположения или расположение фидеров. В такой ситуации производителю становится сложно подтвердить правильный тип шкафа, количество панелей, конфигурацию компонентов и схему защиты.

Вторая проблема – путаница между различными категориями распределительных устройств. Распределительные устройства низкого напряжения, распределительные устройства среднего напряжения, распределительные устройства с элегазовой изоляцией, распределительные устройства с воздушной изоляцией, выкатные шкафы, стационарные шкафы и распределительные панели не являются взаимозаменяемыми названиями. Каждая категория имеет свою область применения, структурную логику, требования безопасности и уровень стоимости. Выбор неправильного типа может повлиять на установку, эксплуатацию и техническое обслуживание.

Третья проблема – ограниченное пространство сайта. На промышленных предприятиях, в коммерческих зданиях, компактных подстанциях, горнодобывающих предприятиях и коммунальных объектах электрическое помещение может не обеспечивать достаточного рабочего пространства. Если расположение распределительного устройства не будет рассмотрено заранее, покупатель может столкнуться с проблемами, связанными с глубиной шкафа, передним рабочим пространством, задним доступом для обслуживания, расположением кабельной траншеи или вентиляцией.

Четвертая проблема — будущее обслуживание. Некоторые покупатели уделяют большое внимание первоначальной стоимости покупки, но забывают, что распределительное устройство прослужит долгие годы. Бригадам технического обслуживания необходим безопасный доступ, четкая маркировка, надежная механическая работа, подходящие запасные части и простой способ изоляции цепей. Шкаф, который трудно осмотреть, может увеличить трудозатраты и эксплуатационный риск.

Пятая проблема — нечеткая коммуникация между коммерческой и технической командами. Группа закупок может запросить простое название продукта «Электрическое распределительное устройство», в то время как команда инженеров ожидает очень специфической технической конфигурации. Если эти две стороны не выровняются, порядок может продвигаться вперед со скрытой неопределенностью. Именно здесь становится необходимым тщательное техническое подтверждение.

Как электрическое распределительное устройство защищает систему распределения электроэнергии?

Электрическое распределительное устройство защищает систему распределения электроэнергии, объединяя функции переключения, изоляции, защиты, измерения и управления в одном организованном узле. Когда система работает нормально, распределительное устройство распределяет мощность по различным нагрузкам. При возникновении нештатных условий защитные устройства помогают отключить неисправную цепь и снизить вероятность более масштабного повреждения системы.

В системе среднего напряжения распределительное устройство может включать вакуумные выключатели, трансформаторы тока, трансформаторы напряжения, реле защиты, шины, заземлители и механические блокировки. Эти компоненты работают вместе для обнаружения и изоляции неисправностей. Например, если на отходящем фидере происходит короткое замыкание, система защиты должна быстро отреагировать и разомкнуть автоматический выключатель до того, как неисправность приведет к более серьезному повреждению.

В системе низкого напряжения электрораспределительное устройство может распределять мощность на двигатели, освещение, производственные линии, системы отопления, вентиляции и кондиционирования, насосы и вспомогательное оборудование. В зависимости от конструкции могут использоваться стационарные или выкатные агрегаты. Выдвижные конструкции могут сделать проверку и замену более удобными, поскольку отдельные функциональные блоки можно изолировать или снять с меньшим вмешательством в другие цепи.

Безопасность – это не только электрические характеристики. Это также зависит от структуры. Хорошая конструкция распределительного устройства учитывает внутреннее разделение, непрерывность заземления, дверные блокировки, ручки управления, кабельные отсеки, вентиляцию, изоляционное расстояние и четкую визуальную индикацию. Эти сведения помогают операторам понять состояние шкафа и снизить уровень небезопасной работы.

Лучший результат – это не просто прохождение шкафом заводской проверки. Лучший результат заключается в том, что распределительное устройство остается понятным, работоспособным и стабильным после установки. Операторы должны знать, что контролирует каждый фидер, как изолировать цепь, где проверять ключевые детали и какие процедуры необходимо выполнить перед техническим обслуживанием.

Какие факторы следует проверить перед размещением заказа?

Прежде чем заказывать электрораспределительное устройство, покупателям следует притормозить и подтвердить несколько практических деталей. Спешка на этом этапе часто приводит к тому, что чертежи пересматриваются снова и снова, что задерживает производство и установку.

• Уровень напряжения:Подтвердите, требуется ли для проекта распределительное устройство низкого или среднего напряжения, и тщательно проверьте номинальное напряжение.
• Номинальный ток:Просмотрите ожидаемый ток нагрузки для входящих и исходящих цепей, а также не только текущее состояние, но и возможное расширение в будущем.
• Устойчивость к короткому замыканию:Распределительное устройство должно соответствовать уровню неисправности энергосистемы.
• Структура кабинета:Решите, какие конструкции вам больше подходят: фиксированные, выдвижные, внутренние, наружные, компактные или индивидуальные.
• Конфигурация компонента:Подтвердите автоматические выключатели, реле, счетчики, трансформаторы тока, трансформаторы напряжения, устройства защиты от перенапряжения и другие устройства.
• Вход и выход кабеля:Проверьте, требуется ли на объекте вход сверху, снизу, спереди или сзади.
• Среда установки:Учитывайте высоту над уровнем моря, влажность, пыль, температуру, риск коррозии и вентиляцию.
• Доступ для обслуживания:Убедитесь, что операторы могут безопасно осматривать и обслуживать шкаф после установки.
• Подтверждение рисунка:По возможности подготовьте однолинейные схемы, компоновочные чертежи и списки нагрузок.
• Тестирование и документация:Попросите записи заводских проверок, чертежи, руководства и техническую документацию, необходимые для приемки проекта.

Для многих покупателей самое сложное – не знать, какая информация нужна производителю. Профессиональный поставщик должен помочь организовать вопросы, а не просто ждать идеального технического файла. Это особенно важно для международных проектов, где инженерные стандарты, методы работы и условия на объекте могут отличаться в зависимости от рынка.

Таблица выбора электрораспределительного устройства

Как покупатели могут снизить риск во время планирования проекта?

Покупка хорошего электрораспределительного устройства начинается еще до составления предложения. Покупатели могут снизить риск, рассматривая раннюю стадию коммуникации как процесс технического подтверждения, а не просто запрос цены.

Полезным первым шагом является сбор однолинейной диаграммы. На этом рисунке показано, как электроэнергия проходит через систему, и помогает производителю понять входящие и отходящие фидеры, шинные соединители, точки измерения, функции защиты и распределение нагрузки. Если однолинейная диаграмма отсутствует, поставщик все равно может предоставить общие рекомендации, но предложение будет менее точным.

Второй шаг – уточнение макета сайта. Электрические помещения не всегда проектируются с достаточным пространством для легкой установки. Ширину, глубину, высоту шкафа, рабочий зазор, доступ сзади, ввод кабеля и направление открытия двери следует проверить заранее. Технически правильный шкаф все равно может стать хлопотным, если он не вписывается в помещение.

Третий шаг — подтверждение операционной среды. К электрораспределительным устройствам, установленным в чистом помещении, предъявляются другие требования, чем к оборудованию, используемому в горнодобывающих районах, прибрежных регионах, во влажной среде, на фотоэлектрических подстанциях или в инфраструктурных проектах с сильной запыленностью. Условия окружающей среды влияют на защиту корпуса, вентиляцию, меры по борьбе с конденсацией и выбор материалов.

Четвертый шаг – избегать сравнения неполных цитат. Если одно предложение включает компоненты премиум-класса, тестирование, чертежи и настройку, а другое включает только базовый шкаф, более низкая цена может не отражать лучшее соотношение цены и качества. Отделы закупок должны попросить поставщиков четко указать конфигурацию, чтобы сравнение было справедливым.

Пятый шаг — зарезервировать время для проверки рисунка. Электрическое распределительное устройство часто связано с трансформаторами, подстанциями, кабелями, системами управления и нижестоящим оборудованием. Короткий период проверки может предотвратить дорогостоящие ошибки еще до начала производства. Во многих проектах тщательное утверждение чертежей является отличием между плавной установкой и повторной регулировкой на месте.

Что облегчает проверку и обслуживание электрораспределительного устройства?

Удобное в обслуживании электрическое распределительное устройство не возникает случайно. Это зависит от проектирования шкафа, расположения компонентов, маркировки, документации и планирования доступа. Для пользователей это важно, поскольку распределительное устройство не является единоразовой покупкой. Это оборудование, которое должно служить объекту в течение многих лет эксплуатации, проверок, устранения неполадок и возможного расширения.

Прозрачный дизайн отсека является одним из важных факторов. Когда функциональные зоны хорошо организованы, обслуживающий персонал может легче идентифицировать зону шин, зону кабелей, зону выключателя, зону управления и зону измерения. Это уменьшает путаницу во время проверки и помогает техническим специалистам соблюдать более безопасные процедуры.

Надежная механическая работа является еще одним фактором. Двери, ручки, блокировки, жалюзи, выкатные элементы и механизмы заземления должны работать бесперебойно. Шкаф, которым сложно управлять во время заводской проверки, может стать еще более неприятным после многих лет эксплуатации. Покупателям следует обращать внимание на эти детали, а не судить только по внешнему виду.

Документация также имеет значение. Чертежи, электрические схемы, руководства по эксплуатации, списки компонентов и протоколы проверок помогают пользователю понять систему после поставки. Это особенно ценно, когда меняется команда проекта или когда местному персоналу по техническому обслуживанию необходимо устранить неполадки в системе спустя годы.

Планирование запасных частей не следует игнорировать. Для важных энергосистем покупателям могут потребоваться запасные автоматические выключатели, компоненты управления, индикаторные лампы, предохранители, счетчики или другие часто обслуживаемые детали. Производитель, который может доходчиво объяснить эти возможности, помогает покупателю подготовиться к реальным условиям эксплуатации, а не только к первому дню установки.

Как производитель может способствовать принятию более эффективных решений о покупке?

Хороший производитель электрораспределительного оборудования должен делать больше, чем просто собирать шкафы. Производитель должен помочь покупателям воплотить требования проекта в четкое техническое решение. Это включает в себя задавать правильные вопросы, просматривать чертежи, объяснять различия шкафов, проверять варианты компонентов и помогать покупателю понять, как каждое решение влияет на безопасность, стоимость, установку и обслуживание.

Conso Electrical Science and Technology Co., Ltd. занимается производством электрооборудования, такого как распределительные устройства, подстанции, трансформаторы и сопутствующие товары для распределения электроэнергии. Для покупателей, которым необходимы электрические распределительные устройства, ценность работы с командой, ориентированной на производство, заключается в том, что техническая связь может быть более напрямую связана с реальностью производства.

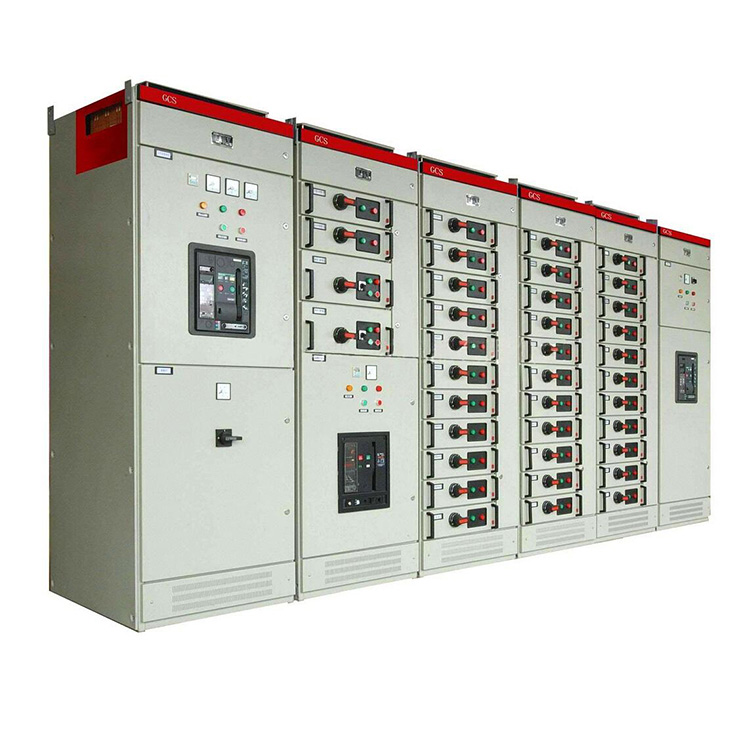

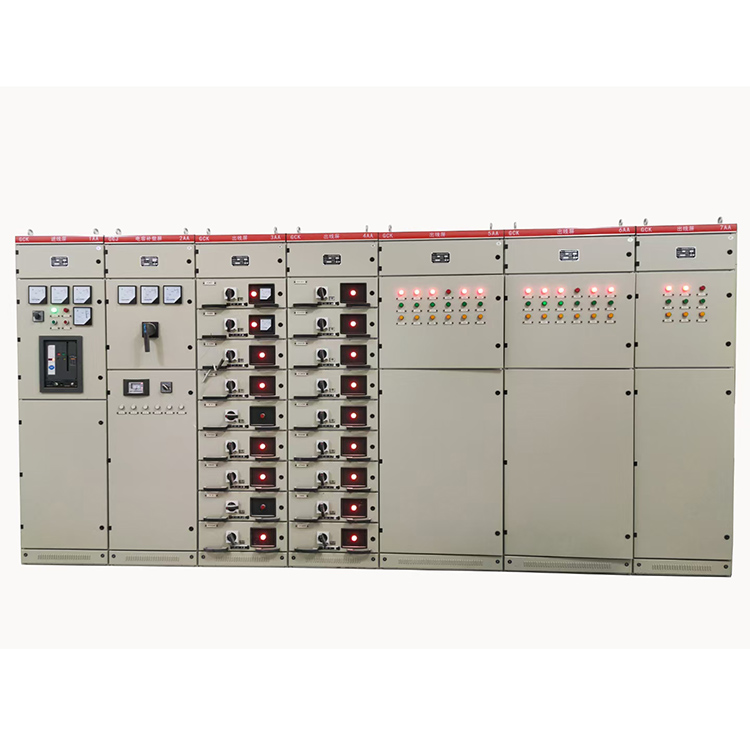

Например, когда покупателю необходимо распределительное устройство низкого напряжения для компактной подстанции, обсуждение не должно ограничиваться названием шкафа. Производитель должен подтвердить, нужна ли проекту GGD, GCK, GCS, MNS или другая подходящая структура. Когда покупателю требуется распределительное устройство среднего напряжения, производитель должен помочь проверить уровень напряжения, конфигурацию автоматического выключателя, требования к реле защиты и расположение кабелей.

Еще одним преимуществом является персонализация. Многие проекты не могут полагаться на полностью стандартный шкаф. На объекте могут потребоваться специальные размеры, компоненты определенных марок, необычный кабельный ввод, дополнительные измерения, зарезервированное пространство для расширения или особое расположение входящих и исходящих фидеров. Опытный производитель может рассмотреть эти детали и предоставить более практичное предложение.

Самые прочные отношения с поставщиками строятся на четкой информации. Покупатели должны быть готовы поделиться чертежами и условиями проекта, а производитель должен ответить организованными вопросами и реалистичными предложениями. Такая двусторонняя связь помогает снизить скрытый риск и делает процесс покупки более спокойным, быстрым и надежным.
