Почему наружные панели низкого и среднего напряжения 11 кВ являются лучшим выбором для надежного распределения электроэнергии

Как профессиональный производитель оборудования для распределения электроэнергии,Консообеспечивает высокую производительностьНаружные панели низкого и среднего напряжения 11 кВПредназначен для промышленных, коммунальных, коммерческих и инфраструктурных проектов. Эти панели открытых распределительных устройств, разработанные с использованием технологии вакуумных выключателей, обеспечивают превосходную изоляцию, безопасное переключение, длительный срок службы и надежная работа даже в суровых условиях окружающей среды.

Выбор правильного ОРУ важен для обеспечения безопасности, эффективности и стабильности современных электрических систем. В этой статье объясняется, как работают наружные панели низкого и среднего напряжения 11 кВ, их основные преимущества, технические характеристики, области применения, советы по выбору, рекомендации по техническому обслуживанию и почему они стали одними из предпочтительных устройств среднего напряжения. решения по всему миру. Независимо от того, проектируете ли вы новую электрическую сеть или модернизируете существующую систему, В этом руководстве представлены практические советы для инженеров, подрядчиков и специалистов по закупкам.

Содержание

• Что такое наружные панели низкого и среднего напряжения 11 кВ?
• Почему панели с вакуумными выключателями так популярны?
• Основные компоненты наружных панелей VCB
• Сравнение технических характеристик
• Типичные применения
• Как выбрать правильную панель
• Рекомендации по техническому обслуживанию
• Часто задаваемые вопросы
• Заключение

Что такое наружные панели низкого и среднего напряжения 11 кВ?

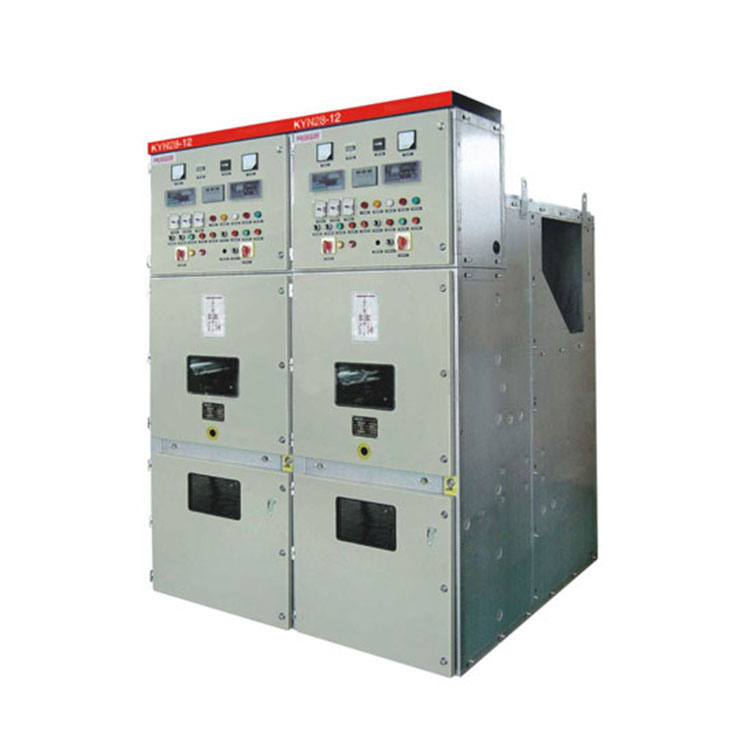

Наружная панель низкого и среднего напряжения Vcb напряжением 11 кВ представляет собой комплексное решение для распределения электроэнергии среднего напряжения, оснащенное вакуумный выключатель (ВВВ), предназначенный для наружной установки. Эти панели безопасно контролируют, изолируют и защищают электрические фидеры, работающие при напряжении около 11 кВ, с интегрированными низковольтными цепями управления для мониторинга, защита, связь и автоматизация.

В отличие от традиционных масляных или воздушных выключателей, вакуумные выключатели гасят электрические дуги внутри герметичных вакуумные прерыватели. Поскольку внутри прерывателя практически нет газа, электрическая дуга быстро гаснет. что приводит к превосходным характеристикам переключения, минимальным требованиям к техническому обслуживанию и значительному увеличению срока службы.

Современные наружные панели VCB изготавливаются с использованием корпусов из оцинкованной или нержавеющей стали с защитой от атмосферных воздействий. конструкция, защищающая внутренние электрические компоненты от дождя, влажности, пыли, УФ-излучения, насекомых, и суровые условия окружающей среды. Многие конструкции соответствуют стандартам IEC и могут надежно работать в любых условиях. широкий температурный диапазон.

Почему панели с вакуумными выключателями так популярны?

Электроэнергетические и промышленные предприятия все чаще отдают предпочтение технологии вакуумных выключателей, поскольку она сочетает в себе высокая эксплуатационная безопасность и исключительная долговременная надежность. Поскольку электрическая инфраструктура становится более интеллектуальной, оборудование должно обеспечивать надежную защиту, одновременно снижая затраты на техническое обслуживание и сводя к минимуму время простоя.

Превосходные показатели безопасности

Вакуумные прерыватели эффективно устраняют опасность вспышки дуги по сравнению со многими старыми технологиями прерывания. Герметичная вакуумная камера предотвращает возгорание и значительно снижает риск возгорания, что делает эти панели пригодными для ответственные объекты, требующие высокой эксплуатационной безопасности.

Длительный механический срок службы

Качественный VCB способен выполнять десятки тысяч операций переключения с минимальным износом. Эта долговечность снижает частота технического обслуживания и снижает общую стоимость жизненного цикла электроустановок.

Отличная защита окружающей среды

В отличие от масляных выключателей, вакуумная технология не требует изолирующего масла, которое может попасть в окружающую среду. Это также позволяет избежать регулярного обращения и замены, связанного с маслонаполненным оборудованием, обеспечивая очистку и многое другое. устойчивое распределение электроэнергии.

Надежная изоляция неисправностей

При возникновении таких неисправностей, как перегрузка или короткое замыкание, автоматический выключатель быстро отключает соответствующий фидер. предотвращение повреждения трансформаторов, двигателей, кабелей и других дорогостоящих электрических устройств при сохранении стабильность системы.

Подходит для интеграции с интеллектуальными сетями

Современные наружные панели VCB могут включать в себя интеллектуальные реле защиты, модули связи SCADA, системы удаленного мониторинга, индикаторы неисправностей и цифровые измерительные устройства, обеспечивающие профилактическое обслуживание и управление сетью в реальном времени.

Основные компоненты наружных панелей VCB

Понимание внутренней структуры наружной панели VCB помогает инженерам оценить качество и долгосрочную надежность оборудования. Хотя конфигурации могут различаться в зависимости от требований проекта, большинство наружных панелей VCB низкого и среднего напряжения 11 кВ имеют несколько основных компонентов, которые работают вместе, чтобы обеспечить безопасное и эффективное распределение электроэнергии.

Вакуумный выключатель

Вакуумный выключатель является сердцем панели. Он прерывает нормальный ток нагрузки и ток повреждения, гася электрическую дугу внутри герметичного вакуумного прерывателя. По сравнению с традиционными технологиями прерывания вакуумные выключатели обеспечивают более быстрое переключение, более высокое восстановление диэлектрика и значительно более низкие требования к техническому обслуживанию.

Реле защиты

Цифровые реле защиты постоянно контролируют напряжение, ток, частоту и условия неисправности. При возникновении аномалий, таких как перегрузка, короткое замыкание или замыкание на землю, реле немедленно отправляет команду отключения на автоматический выключатель, защищая трансформаторы, кабели, генераторы и нижестоящее оборудование.

Трансформаторы тока и напряжения

ТТ и ТН обеспечивают точные электрические измерения для измерения, защиты и мониторинга. Эти устройства позволяют интеллектуальным системам управления с высокой точностью обнаруживать ненормальные рабочие условия.

Шинная система

Медные или алюминиевые шины эффективно распределяют электрическую энергию внутри шкафа. Правильная конструкция изоляции сводит к минимуму выделение тепла, обеспечивая при этом отличную проводимость и механическую прочность в условиях неисправности.

Открытый корпус

Корпус защищает внутренние электрические компоненты от влаги, пыли, коррозии, солнечного света, насекомых и механического воздействия. В зависимости от условий установки производители могут предоставить шкафы из оцинкованной или нержавеющей стали со степенью защиты IP.

Блок управления и контроля

Современные ОРУ часто включают в себя интеллектуальные системы мониторинга, поддерживающие SCADA, Modbus, IEC 61850 и функции удаленной связи. Операторы могут отслеживать состояние оборудования, получать сигналы тревоги и выполнять удаленную диагностику, не посещая место установки.

Сравнение технических характеристик

В следующей таблице приведены общие технические параметры типичных наружных панелей низкого и среднего напряжения 11 кВ. Фактические характеристики могут отличаться в зависимости от требований проекта и индивидуальных конфигураций.

Типичные применения

Гибкость и долговечность наружных панелей VCB на 11 кВ делают их пригодными для широкого спектра отраслей промышленности и коммунальных проектов. Их способность надежно работать в суровых условиях окружающей среды сделала их одним из наиболее широко распространенных решений по коммутации среднего напряжения во всем мире.

• Электростанции
• Электрические подстанции
• Проекты возобновляемой энергетики, включая солнечные и ветряные электростанции
• Промышленные производственные мощности
• Горные работы
• Объекты добычи нефти и газа
• Муниципальные электрораспределительные системы
• Торговые комплексы
• Транспортная инфраструктура
• Центры обработки данных, требующие стабильного распределения среднего напряжения

В приложениях, использующих возобновляемые источники энергии, наружные панели VCB играют важную роль в защите трансформаторов и фидерных цепей, обеспечивая при этом безопасную интеграцию с энергосистемой. Интеллектуальные системы защиты также улучшают операционную прозрачность благодаря платформам удаленного мониторинга.

Как правильно выбрать наружную панель VCB на 11 кВ

Выбор подходящей панели требует тщательной оценки как технических требований, так и условий эксплуатации. Выбор оборудования исключительно на основе цены может увеличить долгосрочные затраты на техническое обслуживание или снизить надежность системы.

1. Определите необходимый номинальный ток и отключающую способность.
2. Оцените условия окружающей средытакие как влажность, соляные брызги, пыль, высота над уровнем моря и температура.
3. Выберите подходящую защиту корпусав зависимости от среды установки.
4. Подтвердите соответствие стандартам IECи местные электротехнические правила.
5. Рассмотрите возможность будущего расширениявыбирая модульные конструкции панелей.
6. Проверка интеллектуальных коммуникационных функцийесли требуется интеграция со SCADA.
7. Выбирайте опытного производителяспособен предоставить техническую поддержку, отчеты об испытаниях и послепродажное обслуживание.

Рекомендации по техническому обслуживанию

Хотя вакуумные выключатели требуют значительно меньшего обслуживания, чем альтернативные маслонаполненные выключатели, регулярные проверки по-прежнему необходимы для обеспечения максимальной надежности на протяжении всего жизненного цикла оборудования.

• Регулярно проверяйте уплотнения корпуса.
• Очистите изолирующие поверхности от пыли и загрязнений.
• Проверьте электрические соединения на предмет перегрева.
• Периодически проверяйте настройки реле защиты.
• Выполняйте проверку сопротивления изоляции во время планового технического обслуживания.
• Включите молоток механически, чтобы убедиться в плавности хода.
• Контролируйте эксплуатационные данные с помощью интеллектуальных систем мониторинга.

Соблюдение графиков профилактического обслуживания значительно снижает непредвиденные простои и одновременно продлевает срок службы оборудования. Многие коммунальные предприятия теперь сочетают плановые проверки с технологиями профилактического обслуживания, которые анализируют эксплуатационные данные для выявления потенциальных сбоев до того, как они произойдут.

Часто задаваемые вопросы

Заключение

Поскольку энергетические системы продолжают развиваться в направлении повышения интеллекта, эффективности и устойчивости,Панели VCB для наружного применения низкого и среднего напряжения 11 кВстали надежным решением для распределения электроэнергии среднего напряжения. Их выдающиеся коммутационные характеристики, исключительная надежность, низкие требования к техническому обслуживанию и совместимость с современными технологиями автоматизации делают их отличными инвестициями в коммунальные предприятия, промышленные объекты, проекты возобновляемых источников энергии и коммерческую инфраструктуру.

Опираясь на профессиональный инженерный опыт,Консостремится поставлять надежные решения для наружных распределительных устройств среднего напряжения, отвечающие разнообразным требованиям проектов. Независимо от того, требуется ли вам стандартная конфигурация или полностью индивидуальная система распределения электроэнергии, наша опытная команда готова предоставить техническую консультацию, рекомендации по продуктам и всестороннюю поддержку на протяжении всего вашего проекта.Связаться с намисегодня, чтобы обсудить ваше применение и узнать, как наши надежные наружные панели низкого и среднего напряжения 11 кВ могут помочь повысить безопасность, эффективность и долгосрочную работу вашей электрической сети.
