Почему распределительное устройство низкого напряжения GCS становится разумным выбором для современных систем распределения электроэнергии

Абстрактный:Надежное распределение электроэнергии низкого напряжения требует большего, чем просто подключение электрооборудования. Для этого требуется система распределительного устройства, которая сможет организовать цепи, повысить эксплуатационную безопасность, упростить обслуживание и удовлетворить все более сложные требования автоматизации.КОНСО·CN Распределительное устройство низкого напряжения GCSспроектирован на основе модульных функциональных блоков, практичных механизмов выдвижных ящиков, разделенной на отсеки конструкции и гибких кабельных соединений. В этой статье объясняется его структура, ключевые технические характеристики, применение, преимущества и важные соображения по выбору для инженеров, подрядчиков, дистрибьюторов и покупателей промышленных энергосистем.

Оглавление

• Что такое распределительное устройство низкого напряжения GCS?
• Каковы основные конструктивные особенности распределительного устройства GCS?
• Почему стоит выбрать распределительное устройство низкого напряжения GCS для распределения электроэнергии?
• Чем GCS отличается от распределительного устройства низкого напряжения GCK?
• Где используется распределительное устройство низкого напряжения GCS?
• Как покупателям следует выбирать распределительное устройство низкого напряжения GCS?
• Почему возможности производителя имеют значение?
• Часто задаваемые вопросы о распределительном устройстве низкого напряжения GCS

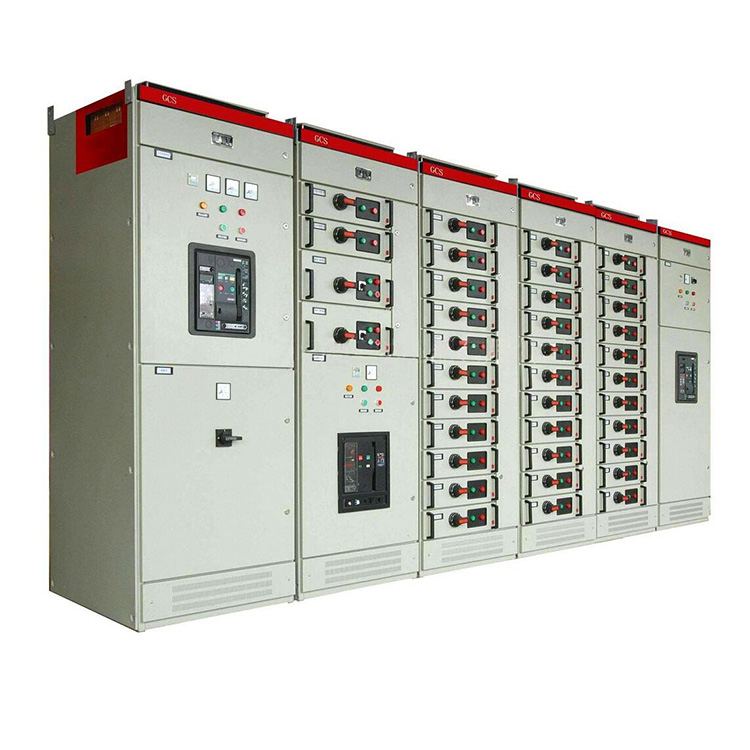

Что такое распределительное устройство низкого напряжения GCS?

Распределительное устройство низкого напряжения GCS — это модульное решение для распределения и управления низковольтной электроэнергией, предназначенное для приложений, в которых несколько цепей, функции управления двигателем, интерфейсы автоматизации и доступ для обслуживания должны быть организованы в компактном электрическом блоке.

По сравнению с традиционными конфигурациями низковольтных распределительных устройств, в оборудовании GCS больший упор делается на модульные функциональные блоки и практичные механизмы извлечения и движения. Согласно информации о продукте CONSO·CN, ее решение GCS может быть изготовлено в соответствии с однолинейной схемой, планом компоновки и списком закупок клиента, что позволяет окончательной конфигурации лучше соответствовать фактической системе распределения.

Такая конструкция особенно полезна, когда проект требует нескольких исходящих фидеров и независимых функциональных блоков. Вместо того, чтобы рассматривать весь шкаф как одно электрическое пространство, конструкция GCS делит оборудование на функциональные секции, помогая операторам изолировать отдельные цепи и ограничивать потенциальное влияние локализованной неисправности.

Каковы основные конструктивные особенности распределительного устройства GCS?

Эффективность системы GCS зависит от соотношения между ее электрическими компонентами, расположением шин, функциональными отсеками, кабельными отсеками и выдвижными блоками. Некоторые структурные характеристики особенно важны при оценке решения GCS.

Модульные функциональные блоки

Модульная конструкция позволяет конфигурировать различные схемы в соответствии с фактическими требованиями распределения. Это ценно для промышленных объектов, где фидеры, цепи управления двигателями, средства автоматизации и вспомогательные нагрузки могут нуждаться в различных электрических конфигурациях.

Отдельные функциональные отсеки

Функциональные блоки и отсеки спроектированы с четким разделением. Такое расположение может помочь ограничить влияние неисправности на меньшую площадь и позволяет обслуживающему персоналу работать на отдельных участках, не нарушая при этом другие цепи.

Горизонтальное расположение с тремя шинами

В информации о продукте от CONSO·CN указано горизонтальное расположение трех шин, предназначенное для обеспечения динамической и термической стабильности. Заявленная конструкция выдерживает воздействие тока короткого замыкания до 80/176 кА в зависимости от применяемой конфигурации и условий.

Высокая плотность цепей

Согласно опубликованной производителем информации о продукте, в одном шкафу MCC можно разместить до 22 цепей. Такая конфигурация может быть полезна на объектах энергетики, нефтехимии, промышленной автоматизации и других объектах с большим количеством электрических нагрузок.

Практичный кабельный отсек

Внешние кабельные соединения расположены в специальном кабельном отсеке, при этом ввод и вывод кабеля возможен с разных сторон в зависимости от конфигурации. Трансформатор тока нулевой последовательности также можно разместить в кабельном отсеке, что упрощает установку и обслуживание.

Обширные вторичные соединения

Выдвижные блоки GCS могут иметь несколько вторичных вставных контактов. CONSO·CN утверждает, что устройства размером 1 блок и выше могут иметь 32 пары, а конфигурации половинного блока могут иметь 20 пар. Эта возможность поддерживает компьютерные интерфейсы, схемы автоматического управления и другие требования вторичного управления.

Почему стоит выбрать распределительное устройство низкого напряжения GCS для распределения электроэнергии?

В промышленных электрических системах выбор распределительного устройства влияет не только на первоначальную установку, но и на эксплуатацию, поиск и устранение неисправностей, расширение и техническое обслуживание. Технология GCS предлагает несколько практических преимуществ.

Еще одним важным преимуществом является гибкость конструкции. Распределительное устройство GCS не обязательно выбирается в качестве стандартного готового шкафа. Профессиональный производитель может сконфигурировать оборудование в соответствии с электрическими чертежами, компоновками оборудования и требованиями к закупкам. Этот подход особенно ценен для проектов, в которых распределение нагрузки и конфигурация шкафов отличаются от стандартных.

Чем GCS отличается от распределительного устройства низкого напряжения GCK?

GCS и GCK используются в низковольтных распределительных системах, но их структурные подходы не идентичны. CONSO·CN описывает GCS как усовершенствованный тип по сравнению с низковольтным распределительным устройством GCK, подчеркивая его большую модульность и более практичную схему извлечения и движения.

Правильный выбор в конечном итоге должен основываться на напряжении системы, токе, требованиях к короткому замыканию, количестве цепей, размерах шкафа, архитектуре управления, стратегии обслуживания и применимых стандартах, а не просто на выборе одной модели, потому что она кажется более продвинутой.

Где используется распределительное устройство низкого напряжения GCS?

Системы GCS подходят для широкого спектра промышленных и инфраструктурных сред распределения электроэнергии. Их модульная архитектура особенно ценна, когда проект содержит множество исходящих цепей или требует интеграции с системами автоматизации.

• Производство электроэнергии:Поддерживает требования к распределению и управлению двигателем, связанные с крупными энергоблоками.
• Нефтехимические объекты:Полезно там, где многочисленные двигатели, насосы, системы управления и вспомогательные нагрузки требуют организованного распределения.
• Промышленное производство:Помогает управлять несколькими производственными линиями и оборудованием с электроприводом.
• Коммерческие и инфраструктурные объекты:Возможна настройка для централизованных низковольтных распределительных систем.
• Системы автоматизации:Несколько вторичных контактов могут поддерживать компьютерные интерфейсы и схемы автоматического управления.
• Крупные проекты распределения электроэнергии:Модульные шкафы могут быть сконфигурированы в соответствии с однолинейной схемой проекта и расположением оборудования.

На крупных объектах возможность организовать несколько фидеров в рамках скоординированной линейки распределительных устройств может улучшить общую ремонтопригодность архитектуры распределения.

Как покупателям следует выбирать распределительное устройство низкого напряжения GCS?

Покупку шкафа GCS следует начинать с электрической системы, а не самого шкафа. Квалифицированный поставщик должен получить достаточно технической информации для определения подходящей конфигурации.

1. Подтвердите электрические параметры.Определите номинальное напряжение, номинальный ток, частоту, требования к короткому замыканию и другие параметры, специфичные для проекта.
2. Подготовьте однолинейную схему.Это дает поставщику четкое представление о входящих и исходящих цепях.
3. Определить количество контуров.Учитывайте фидеры, цепи управления двигателем, вспомогательные цепи и будущие требования к расширению.
4. Оцените физическую планировку.Следует учитывать размеры шкафа, направление кабеля, пространство для установки и свободное пространство для обслуживания.
5. Укажите требования к контролю.Автоматизация, мониторинг, компьютерные интерфейсы и вторичные цепи должны быть определены до начала производства.
6. Проверьте координацию защиты.Автоматические выключатели и токоограничивающие компоненты следует выбирать в соответствии с фактической системой распределения.
7. Просмотрите тестирование и документацию.Покупатели должны запросить соответствующие технические чертежи, документацию по испытаниям, списки компонентов и эксплуатационную информацию.

Для индивидуальных проектов предоставление поставщику полного однолинейного чертежа, плана компоновки и списка закупок может значительно улучшить коммуникацию и уменьшить количество ошибок при конфигурации. CONSO·CN специально определяет эти документы как часть производственного процесса GCS.

Почему возможности производителя имеют значение?

Шкаф распределительного устройства низкого напряжения представляет собой согласованный электрический узел, а не простой металлический корпус. Качество конструкции шинопровода, проводки, сборки функциональных блоков, выбора компонентов, механического выравнивания и испытаний — все это может повлиять на надежность конечной системы.

Выбирая китайского производителя или поставщика распределительных устройств низкого напряжения GCS, покупатели должны оценивать не только цену. Ключевые факторы включают в себя:

• Опыт работы на производстве низковольтных распределительных устройств.
• Умение интерпретировать однолинейные схемы и проектные чертежи.
• Возможности настройки и инженерные возможности
• Процедуры контроля качества во время сборки
• Возможность заводских испытаний и проверок
• Наличие технической документации
• Послепродажная техническая поддержка
• Способность координировать распределительное устройство с более широкой распределительной системой.

КОНСО·CN представляет GCS как часть своего более широкого портфолио низковольтных распределительных устройств, наряду с решениями GCK, MNS и GGD. В информации о продукции также подчеркивается индивидуальное производство на основе чертежей заказчика и требований к распространению.

Для покупателей, сравнивающих поставщиков, ассортимент распределительных устройств низкого напряжения может предоставить полезный контекст при определении того, какая архитектура шкафа наиболее подходит для конкретного проекта.

Часто задаваемые вопросы о распределительном устройстве низкого напряжения GCS

Какова основная цель распределительного устройства низкого напряжения GCS?

Его основная цель — распределение, контроль, защита и управление низковольтными электрическими цепями. Его модульная архитектура особенно подходит для систем, требующих нескольких фидеров, функциональных блоков и интерфейсов автоматизации.

Чем GCS отличается от обычных распределительных устройств низкого напряжения?

GCS делает упор на модульные функциональные блоки, выдвижные механизмы ящиков, разделенную на отсеки конструкцию, гибкое расположение кабелей и обширные вторичные штекерные соединения. Эти функции могут упростить настройку и обслуживание сложных систем распределения.

Можно ли настроить распределительное устройство GCS?

Да. Согласно CONSO·CN, распределительное устройство GCS может быть изготовлено в соответствии с однолинейным чертежом, планом компоновки и списком закупок клиента.

Сколько цепей может разместить шкаф MCC?

В опубликованной информации производителя указано, что в одном шкафу MCC можно разместить до 22 цепей. Фактическая мощность должна быть подтверждена в соответствии с конкретной электрической конфигурацией и расположением шкафа.

Подходит ли GCS для автоматизированных промышленных систем?

Да. Доступные вторичные вставные контакты предназначены для поддержки компьютерных интерфейсов и схем автоматического управления, что делает конфигурацию подходящей для приложений промышленной автоматизации, где требуется обширная проводка управления.

Заключение: является ли распределительное устройство низкого напряжения GCS правильным выбором для вашего проекта?

Распределительное устройство низкого напряжения GCS сочетает в себе модульную архитектуру распределения, отдельные функциональные отсеки, практичные выдвижные блоки, организованные кабельные соединения и обширные вторичные интерфейсы, отвечающие требованиям современных промышленных энергосистем. Для проектов, включающих несколько цепей, автоматизацию, управление двигателями и индивидуальные схемы распределения, выбор правильного производителя так же важен, как и выбор типа распределительного устройства. Если вы оцениваете решение GCS для промышленного, коммерческого или инфраструктурного проекта,связаться с намис вашей однолинейной схемой, планом компоновки и техническими требованиями, чтобы обсудить подходящую конфигурацию с CONSO·CN.
