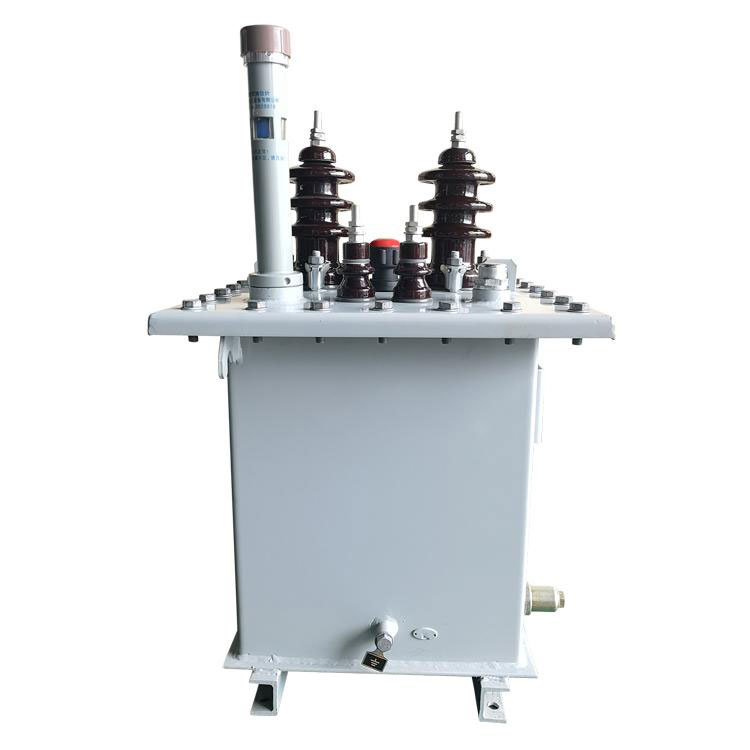

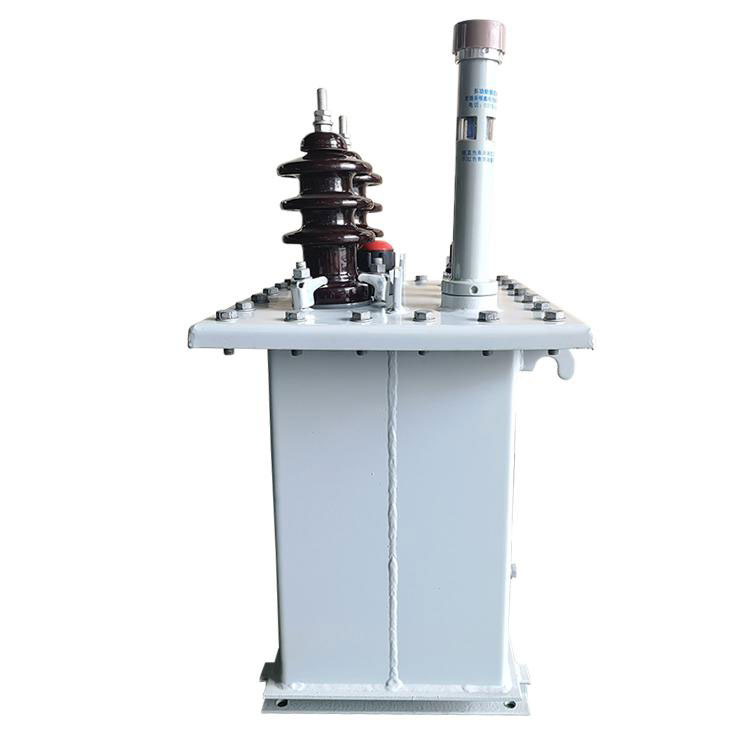

Однофазный трансформатор на опоре мощностью 100 кВА

Conso Electrical Science and Technology Co., Ltd. является производителем трансформаторов, монтируемых на опоре и трансформаторов, монтируемых на подставке, в центральном промышленном парке города Юэцин. Завод искренне следует стандарту IEC 60076 при производстве однофазных трансформаторов мощностью 100 кВА, монтируемых на опоре. Чтобы удовлетворить потребности рынка, компания Conso Electrical разработала технологию и процедуру производства однофазных опорных трансформаторов мощностью 100 кВА в больших масштабах и под контролем затрат. Компания могла произвести более 350 единиц однофазных трансформаторов мощностью 100 кВА, монтируемых на столбе, за 30 дней. Компания Conso electric уверена, что выполнит требования в любой точке мира.

Отправить запрос

Описание продукта

видео

Требования к установке однофазного трансформатора на опоре мощностью 100 кВА:

Основание трансформатора должно находиться на высоте не менее 2,5 метров над землей, а все металлические компоненты должны быть заземлены.

Высота открытых токопроводящих частей над землей должна быть не менее 3,5 метров.

Основание трансформатора должно быть надежно закреплено на платформе, а верхняя часть – к опоре с помощью арматуры.

И верхний, и нижний выводы трансформатора должны быть выполнены из многожильного изолированного провода. Высоковольтный предохранитель должен находиться на высоте не менее 4 метров над землей, а расстояние между центральными фазами и краевыми фазами высоковольтного предохранителя должно быть не менее 0,5 метра. Угол между осевой линией фарфора высоковольтного предохранителя и вертикальной линией должен составлять 250-300 градусов.

«Запрещено восхождение, опасность высокого напряжения!» следует повесить предупреждающие знаки.

Однофазный трансформатор мощностью 100 кВА, установленный на столбе. Параметр:

Номинальная мощность:	100 кВА;
Режим:	Д11-М-100 или зависит;
Первичное напряжение:	6350В, 7620В, 11547В, 17321В, 30000В, 33000В;
Вторичное напряжение:	120 В, 230 В, 460 В или зависит;
Метод охлаждения:	НА;
Без потери нагрузки:	210 Вт±10%;
Потеря загрузки:	850 Вт±10%;
Номер фазы:	Один этап;
Повышение температуры:	60К/65К или зависит;
Материал обмотки:	100% Медь.
