Используя наш обширный опыт в производстве, Conso гордится тем, что предлагает широкий ассортимент вакуумных автоматических выключателей на напряжение 11 кВ, 630 А. Чтобы быть в курсе последних событий в этой динамичной области, мы рекомендуем вам добавить наш сайт в закладки. Наша платформа, регулярно обновляемая, служит ценным ресурсом, предоставляющим последние новости и информацию о мире вакуумных автоматических выключателей VCB 11 кВ, 630 А. Доверьте Conso предоставление не только надежных продуктов, но и актуальной информации, соответствующей развивающейся ситуации в электроэнергетической отрасли. Оставайтесь на связи, чтобы быть в курсе текущих обновлений и достижений в области технологии VCB 11 кВ.

видео

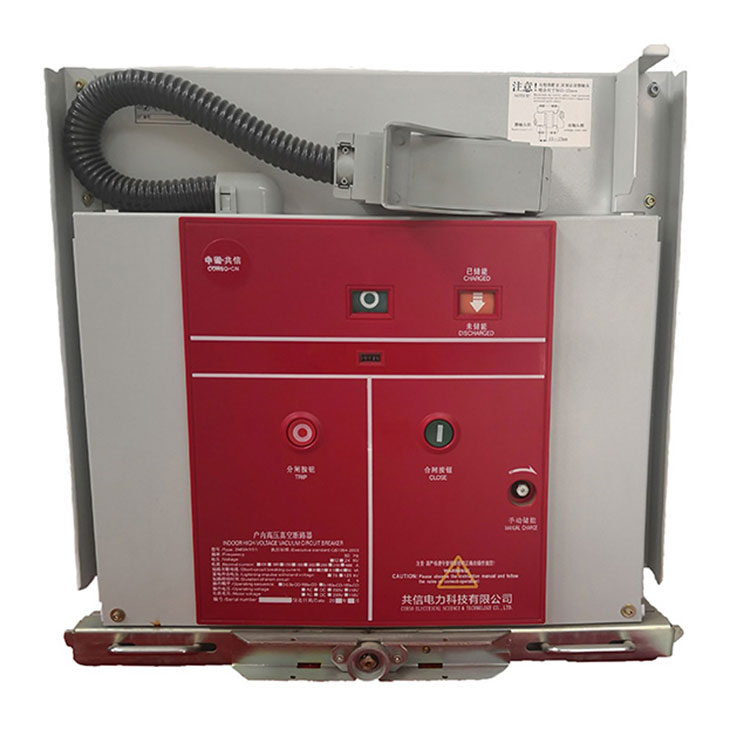

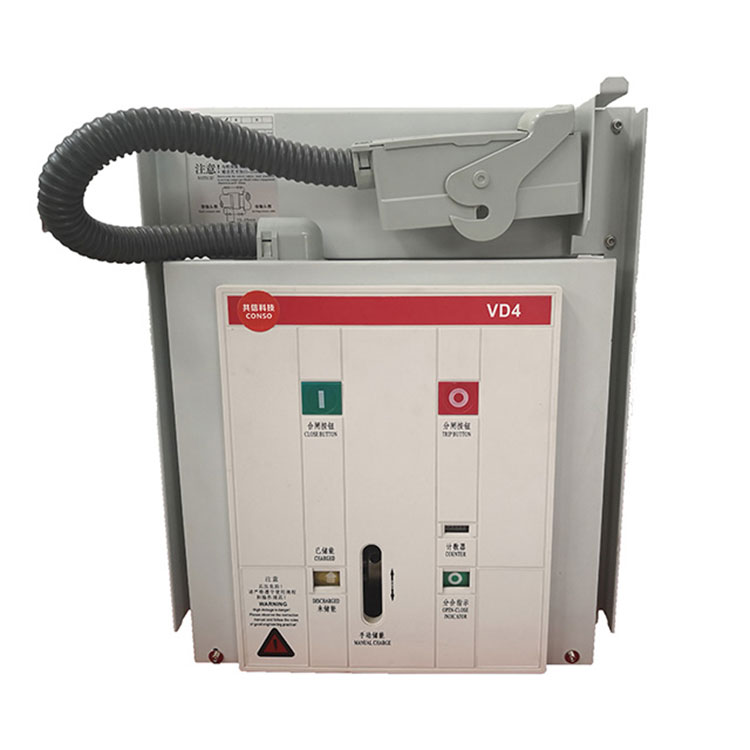

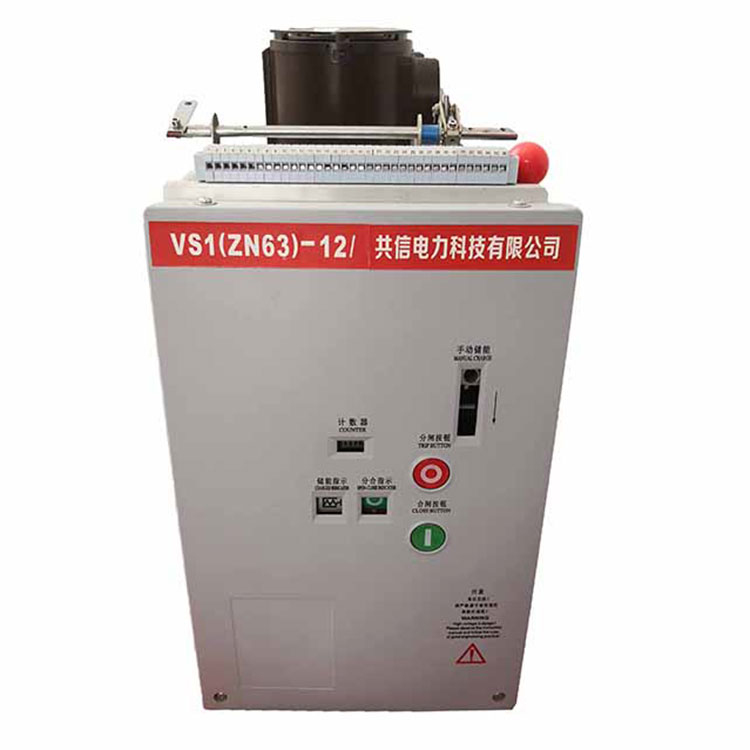

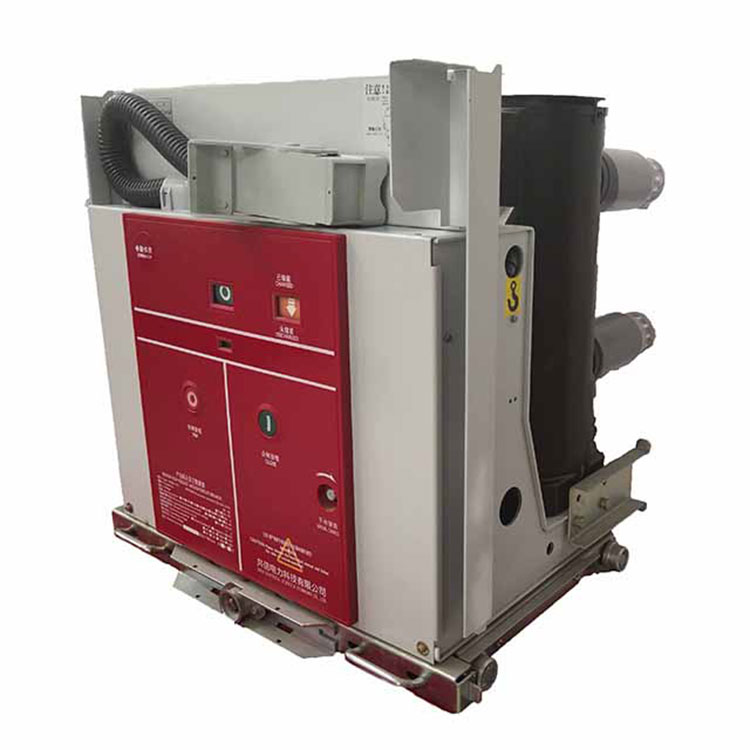

Вакуумный автоматический выключатель 11 кВ 630а 11 кВ vcb Введение



Вакуумный выключатель 11кв 630а 11 кВ vcb представляет собой закрытое распределительное устройство энергосистемы трехфазного переменного тока частотой 50 Гц с номинальным напряжением 12 кВ, которое используется в качестве устройства защиты и управления электросетевым оборудованием и силовым оборудованием промышленных и горнодобывающих предприятий. Он подходит для мест, требующих частой работы при номинальном рабочем токе или многократного отключения тока короткого замыкания. Выключатель имеет неразъемную конструкцию приводного механизма и корпуса выключателя, который может использоваться как стационарный установочный блок или может быть оснащен специальным приводным механизмом для выполнения роли блока с ручной тележкой.



Вакуумный выключатель 11 кВ 630а 11 кВ vcb Технические параметры:

НЕТ.	Элемент	Единица	Параметр
1	Номинальное напряжение	КВ	12
2	Номинальное допуск импульсного напряжения освещения	КВ	75
3	1 мин Частота Напряжение	КВ	42
4	Допуск по частоте напряжения вторичной цепи (1 мин)	V	2000
5	Номинальный ток отключения при коротком замыкании	Время	50
6	Частота мощности 1 мин.	ТО	42/48
7	Выдерживаемое напряжение грозового импульса (пиковое)	ТО	75/85
8	Номинальный ток отключения короткого замыкания	ТО	20/25	31.5	40
9	Номинальный ток	A	630 1250	630/1250	1250/1600
10				1600/2000	2000/2500
11				2500/3150	3150/4000
12	Номинальная термическая стабильность тока (RMS)	кА	20/25	31.5	40
13	Номинальный ток динамической стабильности (пиковый)	кА	63	80	100
14	Номинальный ток замыкания короткого замыкания (пиковый)	кА	63	80	100
15	Номинальная последовательность операций		О-0,3с-СО-180с-СО
16			О-180с-СО-180с-СО
17	Механическая жизнь	Время	10000



CONSO·CN 11kv 630a 11 kv vcb вакуумный выключатель Деталь:

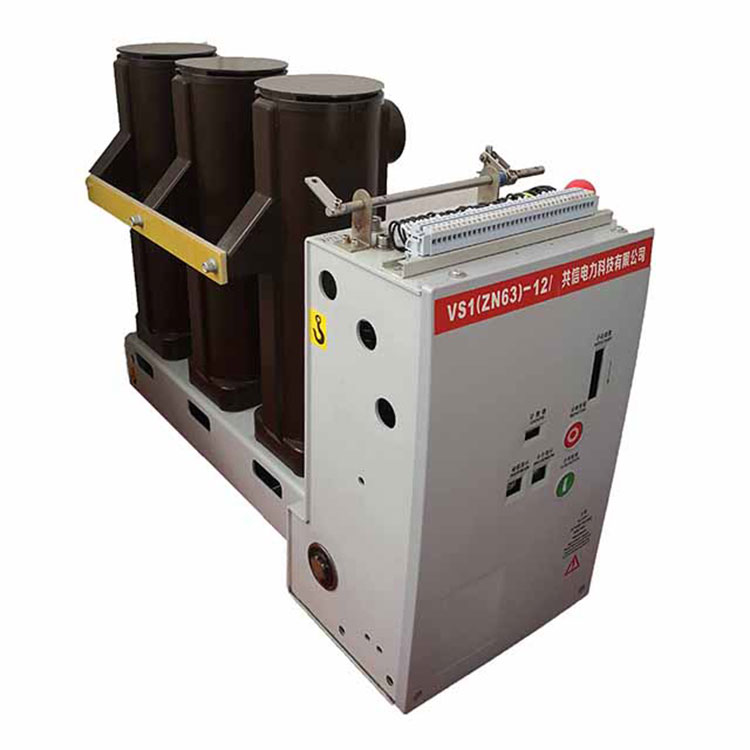

Боковой монтаж

Изоляционный цилиндр

БросатьСтолб

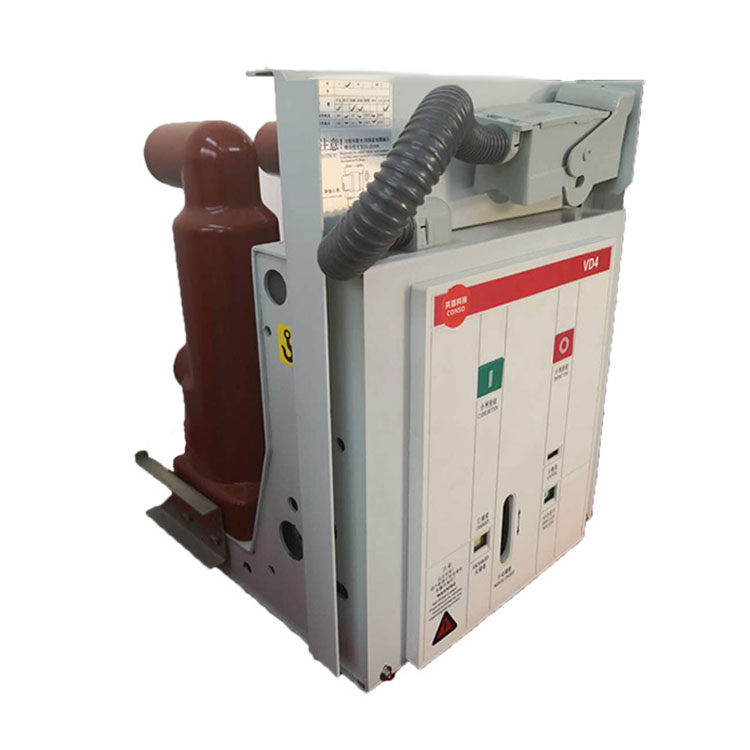

«Литой столб ВКБ»:Термин «литой полюс» означает использование отливки из эпоксидной смолы для повышения механической прочности и эффективного класса изоляции, чтобы предотвратить возникновение электрической дуги или трекинг между фазой и фазой и фазой и землей.

«Боковой VCB»:Дескриптор «боковой монтаж» означает, что прерыватель расположен вертикально, в результате чего вакуумный выключатель становится длиннее, но более плоским по размеру. Эта конструкция отвечает требованиям конфигураций распределительных устройств, таких как панели выключателей нагрузки SF6.

«Цилиндр изоляционный ВКБ»: Обозначение «изоляционный цилиндр» указывает на форму изоляционного материала прерывателей. Обычно используется горизонтальная установка, согласующаяся с конструкцией электрической панели среднего напряжения, поскольку она является экономичной.

CONSO·CN 11kv 630a 11 kv vcb вакуумный выключатель Мастерская:

СборкаОбласть

КомпонентыЗона хранения

Вакуумный выключатель 11 кВ 630а 11 кВ vcb в сборке:

Вакуумный выключатель 11 кВ 630а 11 кВ vcb в упаковке:

Вакуумный выключатель 11 кВ 630а 11 кВ vcb Готов к отправке:
