Будьте уверены в приобретении индивидуальных решений по вакуумным выключателям (VCB) для подстанций у нашего надежного источника. Мы с нетерпением ждем возможности сотрудничать с вами в этом начинании. Если вам нужна дополнительная информация или у вас есть вопросы, пожалуйста, не стесняйтесь обращаться к нам за консультацией. Ваши запросы имеют первостепенное значение, и мы гарантируем своевременные и информативные ответы. Выбирайте индивидуальные решения VCB, которые точно соответствуют требованиям вашей подстанции, и присоединяйтесь к нам в совместном партнерстве, где качество и эффективность имеют первостепенное значение. Начните консультацию прямо сейчас, чтобы углубиться в тонкости оптимизированных решений VCB, адаптированных к вашим спецификациям.

видео

Вакуумный выключатель VCB на подстанции Принцип действия:

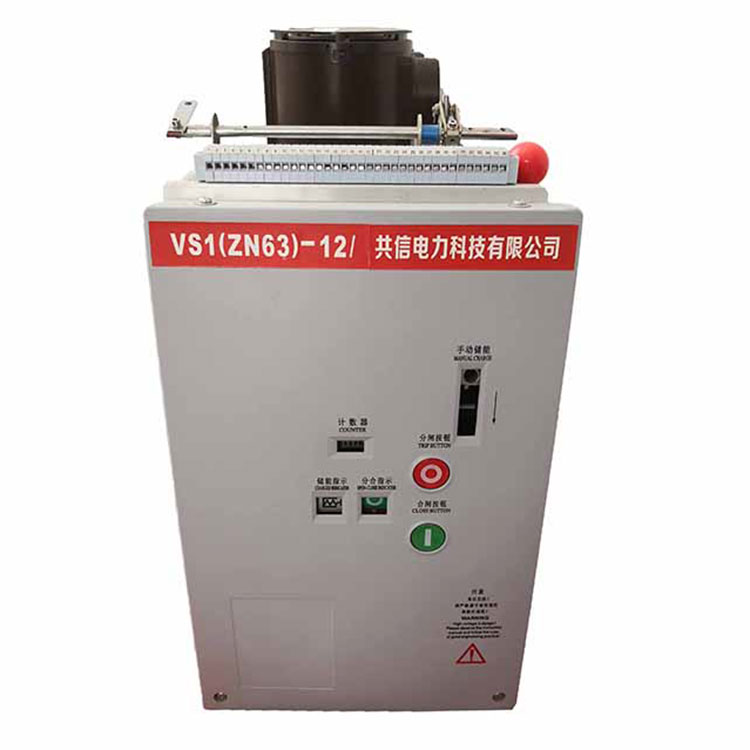

Вакуумный выключатель среднего напряжения VS1-12 питается от энергии, запасенной в пружинном механизме во время операции включения. Механизм накопления энергии может приводиться в действие от внешнего источника питания или вручную с помощью рукоятки накопления энергии. После накопления энергии индикатор накопления энергии отображает «запасенная энергия». Одновременно переключатель накопителя энергии отключает питание двигателя накопителя энергии, переводя автоматический выключатель во включенное состояние. Во время операции включения, независимо от того, нажата ли кнопка «замыкание» вручную или дистанционное управление запускает включающую электромагнитную катушку, автоматический выключатель может замкнуться. После завершения операции закрытия индикатор накопления энергии и переключатель накопления энергии сбрасываются, и мощность двигателя восстанавливается. Затем двигатель снова включается. Индикатор закрытия отображает «закрыто», а контакты вспомогательного переключателя меняют положение. При размыкании автоматический выключатель может быть разомкнут независимо от того, нажата ли кнопка «открыть» вручную или дистанционное управление запускает включающую электромагнитную катушку. После завершения операции открытия индикатор открытия отображает «открыто», а контакты вспомогательного переключателя меняют положение. Одновременно во время операции открытия счетчик увеличивается на единицу, и соответствующее число можно наблюдать через смотровое окно панели.



Вакуумный выключатель CONSO·CN VCB на подстанции Деталь:

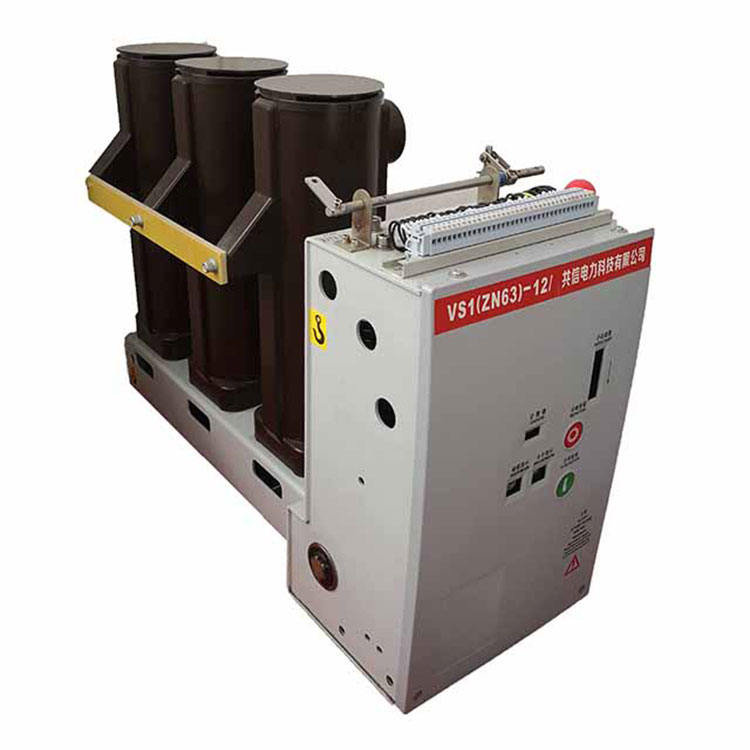

Боковой монтаж

Изоляционный цилиндр

БросатьСтолб

Вакуумный выключатель CONSO·CN VCB в цехе подстанции:

СборкаОбласть

КомпонентыЗона хранения

вакуумный выключатель VCB на подстанции в сборке:

вакуумный выключатель VCB на подстанции в упаковке:

вакуумный выключатель VCB на подстанции Готов к отправке:
