Наш превосходный 4-5-контактный RMU (кольцевой главный блок) на 33 кВ создан для решения множества задач и демонстрирует высочайшее качество. Если вам потребуется помощь, наша онлайн-служба будет в вашем распоряжении для своевременной и информативной поддержки относительно RMU 33 кВ. Помимо перечисленных продуктов, мы предлагаем гибкость в настройке уникального RMU на 33 кВ, адаптированного к вашим конкретным требованиям. Доверьте нам свои потребности, и пусть наш опыт в области электроэнергетики гарантирует, что ваши ожидания не просто оправдаются, но и превысят их. Свяжитесь с нами, чтобы получить специализированное решение, которое полностью соответствует требованиям вашей электрической инфраструктуры.

видео

33 кВ 33 кВ 4 5-контактный основной блок RMU Преимущества:

Полностью герметичная и изолированная конструкция: высококачественный основной блок CONSO·CN с кольцевым кольцом 33 кВ, 33 кВ, 4, 5 контактов, все детали под напряжением запечатаны в корпусе из нержавеющей стали 304, заполненном элегазом SF6 при рабочем давлении 1,4 бар, с Степень защиты IP67. Его можно устанавливать во влажных и сильно запыленных помещениях, что делает его особенно подходящим для шахт, компактных подстанций и мест, где загрязнение воздуха может легко привести к поверхностным пробоям. Изделие оснащено кабельными соединениями, соответствующими стандартам DIN47636, что позволяет подключать кабели через полностью изолированные, герметичные и экранированные кабельные соединения.

Высокая надежность и личная безопасность: все детали, находящиеся под напряжением, герметично закрыты внутри элегазовых отсеков, которые имеют надежные каналы сброса давления. Изделие прошло испытание на возгорание дуги внутреннего повреждения при токе 25 кА/0,5 с. Выключатели нагрузки и заземлители представляют собой трехпозиционные переключатели, что упрощает блокировку между ними. Между крышкой кабельного отсека и выключателем нагрузки имеется надежная механическая блокировка, позволяющая эффективно предотвратить случайное проникновение в жилые помещения.

Не требует обслуживания и имеет длительный срок службы: изделие рассчитано на 30-летний срок службы, в течение которого главный выключатель не требует обслуживания. Годовая скорость утечки продукта составляет ≤ 0,1%.

Компактная конструкция: за исключением измерительного шкафа с воздушной изоляцией и шкафа PT, стандартный модуль имеет ширину 500 мм. Гильзы для подключения кабеля для всех блоков находятся на одинаковой высоте от земли, что упрощает монтаж на месте.

Главный блок RMU 33 кВ, 33 кВ, 4, 5 каналов может быть оснащен интеллектуальным устройством управления (опционально), обеспечивающим эффективную защиту, системы дистанционного управления и мониторинга, а также поддерживающим автоматизацию распределительной системы.

33 кВ, 33 кВ, 4, 5-контактный кольцевой главный блок RMU обеспечивает два метода защиты трансформаторов: комбинированный выключатель нагрузки и предохранитель, а также автоматический выключатель с релейной защитой. Комбинированные аппараты с выключателем нагрузки и предохранителем используются для трансформаторов мощностью до 1600 кВА, а автоматические выключатели с реле могут использоваться для защиты трансформаторов различной мощности.

Защита окружающей среды: При разработке основного блока 33 кВ, 33 кВ, 4-5-контактного кольцевого модуля RMU учитывается не только сам продукт, но также учитываются экологические аспекты, начиная с производственного процесса и заканчивая сроком службы продукта. Все материалы выбраны экологически безопасными, с использованием чистого процесса с нулевыми утечками и герметизацией продукта на весь срок службы. После окончания срока службы продукта 90–95 % материалов подлежат вторичной переработке.

Значение основного блока кольцевого кольца RMU 33 кВ, 33 кВ, 4, 5 контактов

C: Кабельный переключатель	F: Кабельный переключатель с предохранителем
De: Прямое кабельное соединение с заземлением	V: Вакуумный выключатель
D: Прямое кабельное соединение	М: Модуль измерения
Размер: 500(Ш)*1335(Д)*1600(В)

CONSO·CN 33 кВ 33 кВ 4 5-контактный кольцевой главный блок RMU в процессе:

Одиночная ячейка SF6

Общая ячейка SF6

Металлическая Платаe

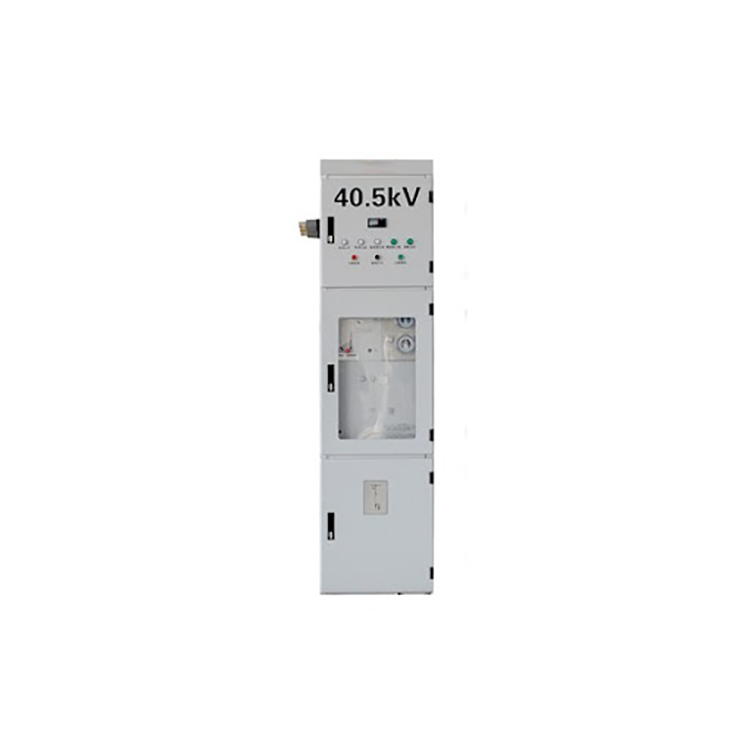

Полный продукт

Открытый защитныйКрышка

CONSO·CN 33 кВ 33 кВ 4 5-контактный основной блок кольца RMU Мастерская:

Зона сварки

Участок сборки элемента SF6

Ежедневная уборка

33 кВ 33 кВ 4 5-контактный кольцевой основной блок RMU в сборке

33 кВ, 33 кВ, 4, 5-контактный основной блок RMU Производственное оборудование:
