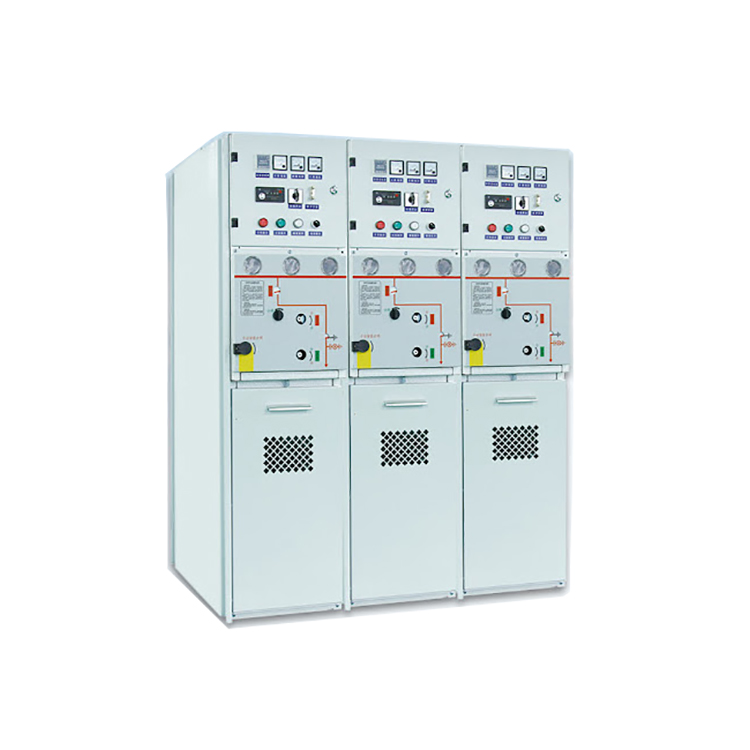

Распределительное устройство с элегазовой изоляцией 33 кВ обычно используется на сборных подстанциях из-за компактных размеров распределительного устройства с элегазовой изоляцией. В ответ на требования рынка компания Conso Electrical Science and Technology Co., Ltd производит распределительные устройства с элегазовой изоляцией 33 кВ, предназначенные для использования в сборных подстанциях 33/0,4 кВ, чтобы повысить конкурентоспособность на рынке. Обычно Conso Electrical производит распределительные устройства с элегазовой изоляцией на напряжение 33 кВ для сборных подстанций для международных клиентов, в том числе в Эфиопии. Мы ценим наше сотрудничество с вами и надеемся, что вы сможете лично познакомиться с нашим операционным подходом.
Во-первых, распределительное устройство с элегазовой изоляцией 33 кВ является компактным, что достигается за счет замены воздушной изоляции в распределительном устройстве с металлическим корпусом элегазами SF6 и N2, при этом каждый блок расположен внутри шкафа и заполнен элегазом низкого давления (0,03 ~ 0,16 МПа) SF6 и другими газами. .
Во-вторых, распределительное устройство с элегазовой изоляцией 33 кВ повышает надежность и безопасность. Основные проводящие части цепи герметизированы элегазом и аналогичными газами, а также замкнуты высоковольтные проводники под напряжением. На эту установку не влияют внешние изменения окружающей среды, что делает ее пригодной для суровых условий. Такая конструкция обеспечивает длительную безопасную эксплуатацию, высокую надежность, исключает риск поражения электрическим током и пожара. Благодаря низкому давлению газа не возникает серьезных проблем с уплотнением, а газонепроницаемость может сохраняться до 30 лет без дозаправки.
В-третьих, упрощается обслуживание. Высоковольтные компоненты герметизированы газом или металлом, что предотвращает появление ржавчины и коррозии, что приводит к минимальным требованиям к техническому обслуживанию. Использование долговечных и стабильно работающих вакуумных выключателей обеспечивает эксплуатацию без технического обслуживания или с минимальными затратами на техническое обслуживание.
В-четвертых, распределительное устройство с элегазовой изоляцией 33 кВ обеспечивает удобство применения и расположения. Распределительное устройство с элегазовой изоляцией объединяет высоковольтные компоненты в стандартные модули, которые можно комбинировать для удовлетворения различных требований к первичной проводке и различных сценариев использования.
Таким образом, распределительное устройство с элегазовой изоляцией 33 кВ упрощает процесс производства, сборки и испытаний на заводе. Он транспортируется в полном комплекте и может быть легко установлен на месте без необходимости работы с элегазом или аналогичными газами. При необходимости систему можно расширить путем удобного добавления кабельных розеток. Трехфазные высоковольтные компоненты заключены в надувной корпус элегазового распределительного устройства, что упрощает подачу и отвод энергии по кабелям. Также упрощается подключение к основному трансформатору и компоновка. Применение КРУЭ существенно уменьшает габариты, упрощает компоновку и уменьшает занимаемую площадь.
C: Кабельный переключатель |
F: Кабельный переключатель с предохранителем |
De: Прямое кабельное соединение с заземлением |
V: Вакуумный выключатель |
D: Прямое кабельное соединение |
М: Модуль измерения |
Размер: 500(Ш)*1335(Д)*1600(В) |

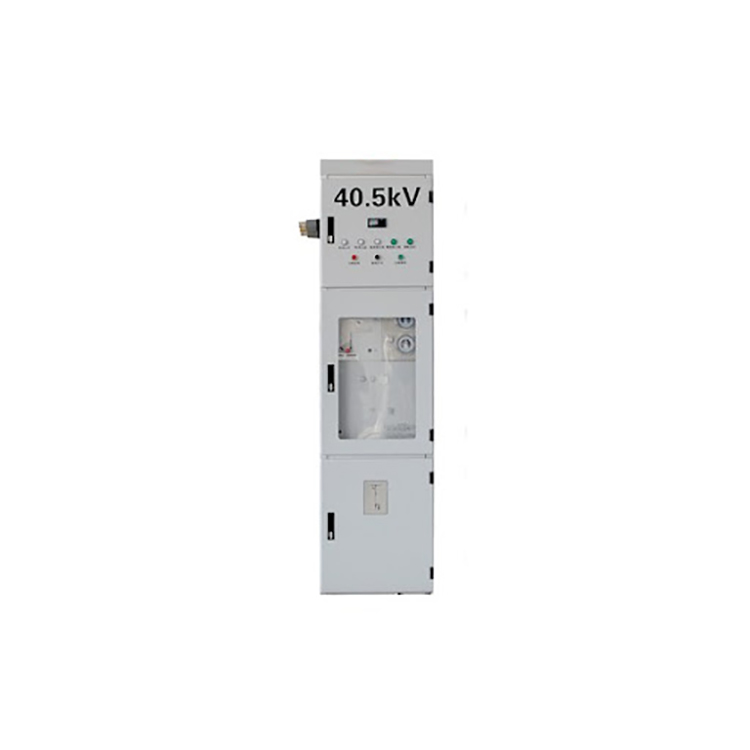

Одиночная ячейка SF6 |
Общая ячейка SF6 |
Металлическая Платаe |
Полный продукт |
Открытый защитныйКрышка
Зона сварки |
Участок сборки элемента SF6 |
Ежедневная уборка |
