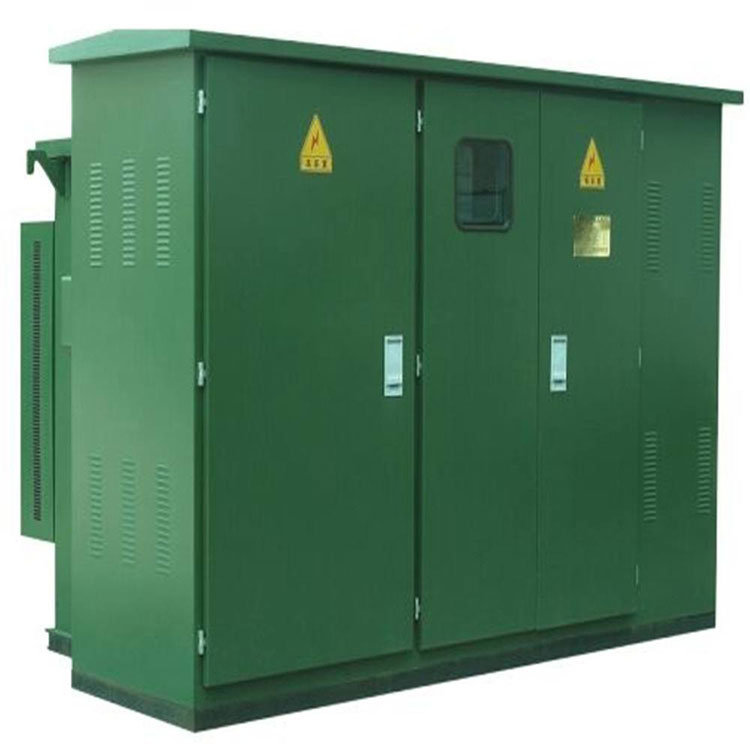

Conso Electrical Technology and Science Co., Ltd является одним из предприятий средней мощности по сборке трансформаторов мощностью 1000 кВА, монтируемых на подставке. Conso Electrical имеет производственный завод площадью около 12 000 м2 в центральном промышленном парке города Юэцин, который является одним из основных промышленных парков по производству электрооборудования и материалов. Обычно Conso Electrical производит трансформаторы мощностью 1000 кВА для потребителей электроэнергии, таких как заводы, коммерческие здания среднего размера и жилые районы. В качестве оригинального производителя Conso Electrical также поставляет трансформаторы мощностью 1000 кВА, монтируемые на панель, горнодобывающей компании в Африке и солнечным электростанциям в Юго-Восточной Азии.
Перед использованием трансформатора на площадке мощностью 1000 кВА необходимо провести комплексную проверку оборудования:
А. Обеспечить надежное подключение высоковольтной вилки; проверьте заземление ограничителей перенапряжения и трансформатора мощностью 1000 кВА, установленного на площадке.
Б. Проверьте нормальную работу различных указателей счетчика на стороне высокого напряжения.
C. Убедитесь, что вставные предохранители установлены правильно и переключатель отводов находится в правильном положении.
D. Убедитесь, что переключатель нагрузки находится в выключенном положении.
E. Все электрические компоненты на стороне низкого напряжения должны находиться в выключенном положении.
После завершения проверки следуйте инструкциям по установке и эксплуатации, прилагаемым к соответствующим аксессуарам для установки и эксплуатации.
Номер режима: | ЗГС11-1000; |
Номинальная мощность: | 1000 ква; |
Первичное напряжение: | 10 кВ, 22 кВ, 35 кВ или в зависимости; |
Вторичное напряжение: | 220В, 400В, 433В или зависит; |
Уровень защиты: | IP68 для бака трансформатора, IP54 для корпуса; |
Метод постукивания: | 5 шагов по 2,5%, прослушивание в автономном режиме; |
Изоляционный материал: | 25# 45# Минеральное масло; |
Высота: | не превышать 2000 м над уровнем моря; |
Материал обмотки: | 100% Медь; |
Номинальный ток отключения: | 50 КА. |
Первичная распределительная сторона
|
Корпус Трансформатора
|
Вторичная распределительная сторона
|
Гофрированный радиатор
|
Панельный радиатор
|
