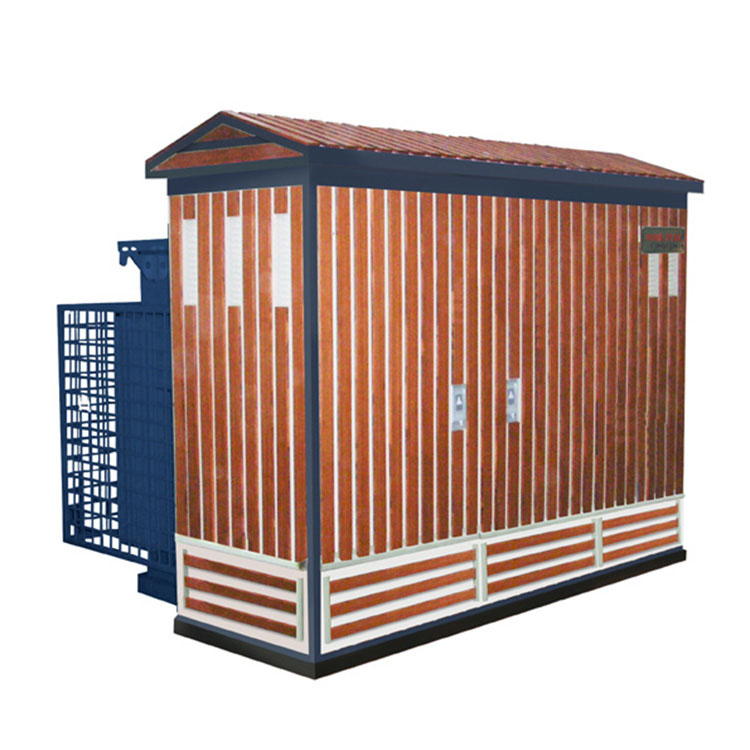

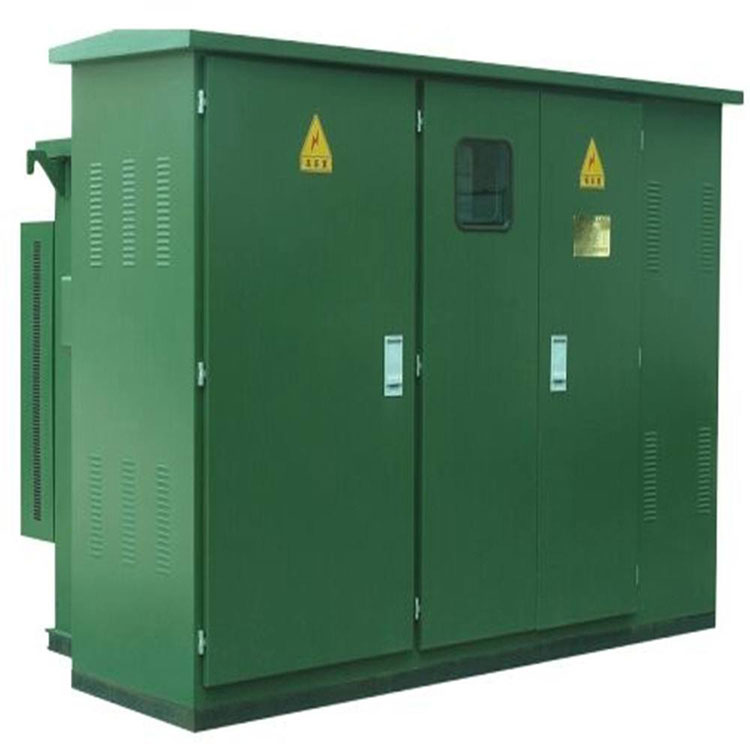

Трехфазный трансформатор мощностью 25 кВА, монтируемый на подставке, обычно предназначен для небольших потребителей электроэнергии, таких как системы общественного освещения и небольшие жилые дома. Компания Conso Electrical Technology and Science Co., Ltd разработала серьезную систему управления качеством для производства трансформаторов с монтажной площадкой. Руководство будет проверять, начиная с закупки поступающих материалов и до тех пор, пока трансформатор, установленный на площадке, не пройдет заводские испытания. На каждый трансформатор, монтируемый на подставке, предоставляется 12-месячная гарантия, начиная с даты установки и использования. Наша цель — предоставить клиентам отличный пользовательский опыт.
Обслуживание:
1.Выполняйте ежегодный анализ трансформаторного масла и доливайте уровень масла, если он слишком низкий.
2. После перегорания предохранителя немедленно выясните причину и замените его на предохранитель указанной модели.
3.После автоматического отключения распределительного устройства низкого напряжения немедленно определите причину. Если электрические компоненты требуют замены, убедитесь в правильности крепления фитингов.
4. Ежегодно проводите профилактические испытания ограничителей перенапряжения до и после сезона гроз.
Советы по выбору:
1. Прежде чем приступить к работе с трансформатором, установленным на подставке, вытащите предохранительный клапан, чтобы сбросить давление внутри резервуара.
2. Прежде чем снимать вставные предохранители, убедитесь, что источник питания и вторичная нагрузка отключены, и сбросьте давление в масле, чтобы предотвратить разбрызгивание горячего масла.
3. При работе с выключателем нагрузки поверните ручку в правильное положение. Выключатель нагрузки используется для отключения нагрузок ниже номинального значения тока.
4. Перед использованием обесточенного переключателя ответвлений убедитесь, что вторичная обмотка подстанции не находится под нагрузкой, а первичная обмотка отключена от источника питания.
Номер режима: | ЗГС11-25; |
Номинальная мощность: | 25 ква; |
Первичное напряжение: | 11 кВ или зависит; |
Вторичное напряжение: | 0,433 кВ или зависит; |
Уровень защиты: | IP68 для бака трансформатора, IP54 для корпуса; |
Высота: | не превышать 2000 м над уровнем моря; |
Номинальная частота: | 50 или 60 Гц; |
Изоляционный материал: | 25# 45# Минеральное масло; |
Векторная группа: | Дин11; Йин0; |
Номинальный ток отключения: | 50 КА. |
Первичная распределительная сторона
|
Корпус Трансформатора
|
Вторичная распределительная сторона
|
Гофрированный радиатор
|
Панельный радиатор
|
