2000 2500 КВА Трансформатор с креплением на подставке

Трансформатор мощностью 2000 2500 кВА обычно предназначен для больших потребностей в электроэнергии, таких как центры обработки данных, крупные коммерческие здания и промышленные объекты. Conso Electrical Technology and Science Co., Ltd. — одна из первых производственных фирм в Китае, производящих трансформаторы с контактной площадкой напряжением от 10 до 35 кВ. Для сборки трансформаторов большой мощности, монтируемых на площадках, компания Conso Electrical имеет хорошо разработанную политику контроля качества и затрат. Компания принимает затраты на материалы в качестве текущей закупочной цены, чтобы предоставить клиентам экономичное решение в виде трансформаторов с монтажной площадкой.

Отправить запрос

Описание продукта

видео

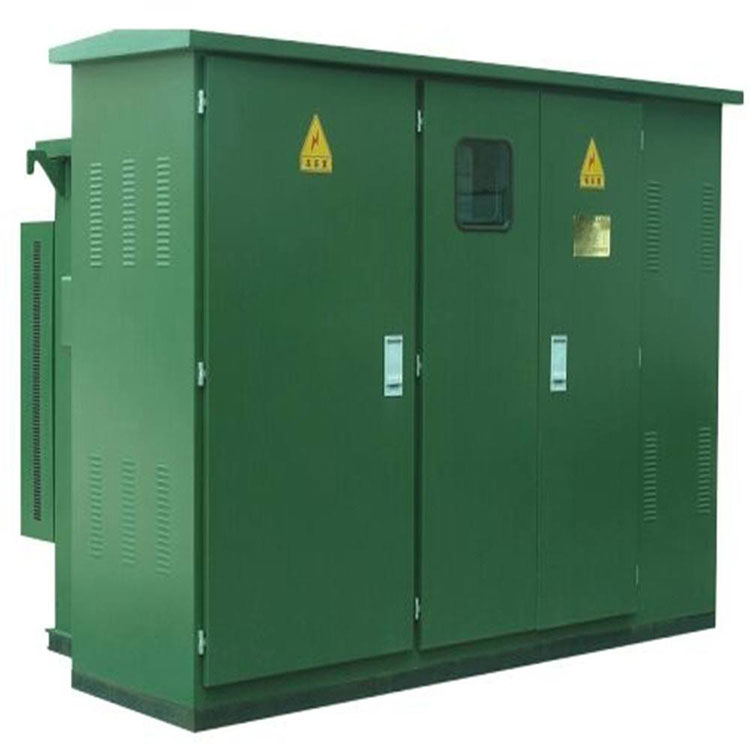

2000 2500 кВА трансформатор с монтажной площадкой Введение:

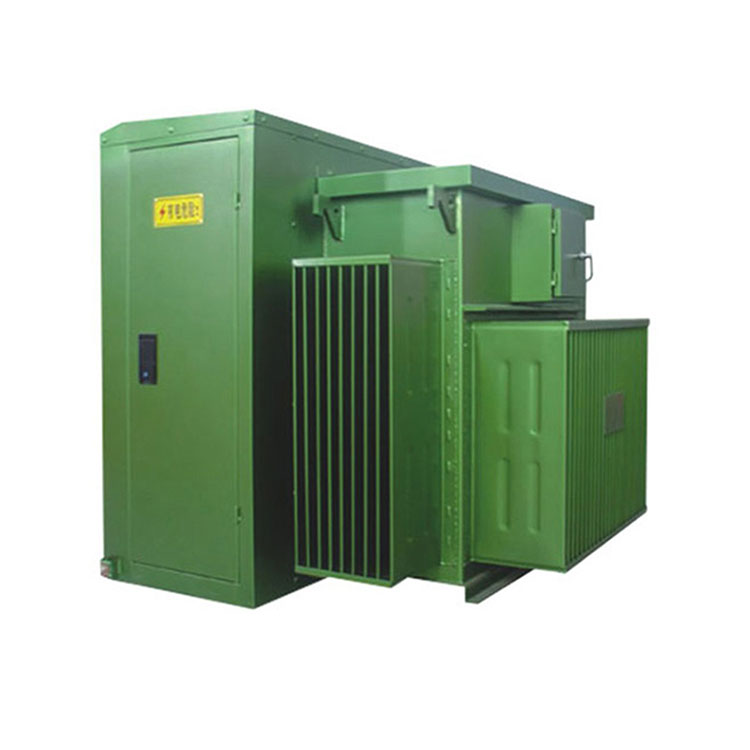

Трансформаторы американского типа, монтируемые на подставке, в основном состоят из двух частей: передняя часть включает отсеки управления высоким и низким напряжением, которые также включают в себя ручки для выключателей нагрузки, клеммы высокого и низкого напряжения, переключатели ответвлений и ручки управления вставными предохранителями, а также клапаны давления, датчики температуры масла, указатели уровня масла, отверстия для заливки масла, сливные клапаны и многое другое. Задняя часть включает масляный корпус, радиаторы, обмотки трансформатора, железный сердечник, высоковольтный выключатель нагрузки и защитные предохранители, все они размещены в резервуаре для хранения масла. Для герметизации крышки корпуса в корпусе используются скрытые высокопрочные болты и маслостойкие резиновые прокладки. Это полностью закрытая конструкция, способная выдерживать приблизительное избыточное давление 0,5 кг/см2. В конструкции корпуса учтены требования к дренажу, безопасности и простоте эксплуатации, и до открытия высоковольтного отсека возможен доступ только к низковольтному отсеку.

Трансформаторы американского типа, монтируемые на площадку, используют схему подключения Δ/Y○. Поскольку токи нулевой последовательности и третьей гармоники циркулируют внутри замкнутого контура высоковольтной обмотки, общий магнитный потенциал нулевой последовательности и третьей гармоники на каждой колонне с железным сердечником практически равен нулю. Поэтому потенциал нейтральной точки низковольтной стороны не смещается, обеспечивая высокое качество фазных напряжений. Аналогичным образом, поскольку токи молнии также могут протекать внутри замкнутого контура обмотки высокого напряжения, общий магнитный потенциал токов молнии на каждой колонне с железным сердечником практически равен нулю, что исключает перенапряжения как при прямом, так и обратном преобразовании и обеспечивает хорошие характеристики молниезащиты.

2000 2500 кВА трансформатор с монтажной площадкой Технические параметры:

Номер режима:	ЗГС11-2500, ЗГС11-2000;
Номинальная мощность:	2000 г. 2500 ква;
Первичное напряжение:	11 13,8 15 кВ или зависит;
Вторичное напряжение:	0,22 кВ, 0,415 кВ или в зависимости;
Уровень защиты:	IP68 для бака трансформатора, IP54 для корпуса;
Импеданс:	5%±10%;
Тип изоляции:	погружен в масло;
Мощность Частота выдерживаемого напряжения:	35кВ;
Выдерживаемое напряжение импульса освещения:	75кВ;
Номинальный ток отключения:	50 КА.
