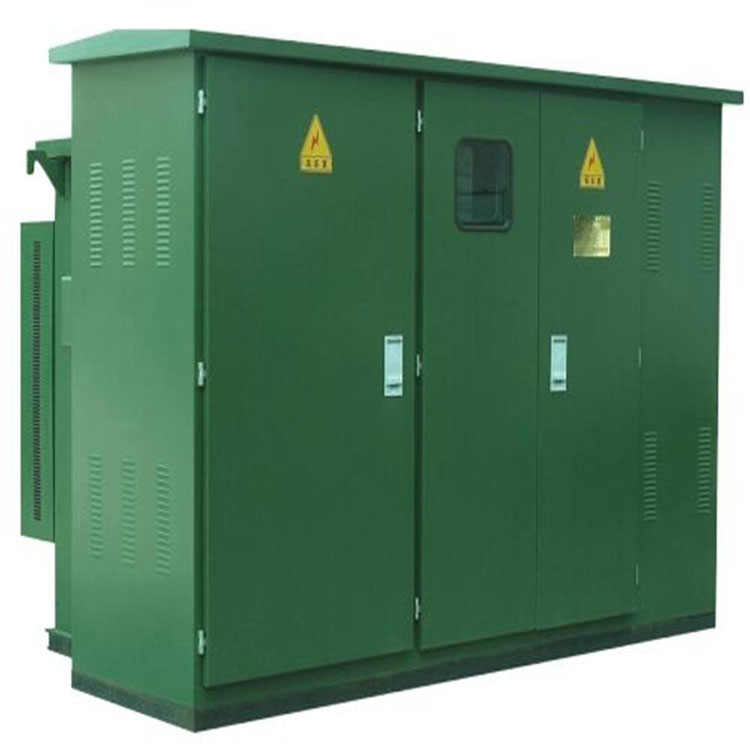

Обычно он проектируется на трансформаторе, монтируемом на площадке, номинальная мощность которого составляет 400, 500, 630 и 800 кВА. Однако, как опытный и профессиональный производитель, компания Conso Electrical Technology and Science Co., Ltd. может спроектировать и собрать трансформатор нестандартной мощности, монтируемый на площадке, например трансформатор мощностью 750 кВА, монтируемый на площадке. Компания Conso Electrical собирает трансформаторы, монтируемые на площадке, соответствующие всем требованиям заказчика. Первая цель Conso Electrical — обеспечить удобство использования каждого трансформатора, монтируемого на площадке.
1. Небольшая занимаемая площадь. Типичная площадь обычной компактной подстанции составляет от 6 до 10 квадратных метров, тогда как площадь трансформатора, монтируемого на подставке, составляет от 3 до 3,5 квадратных метров.
2. Угловые разъемы: в трансформаторах, монтируемых на подставке, используются угловые разъемы, что делает их очень удобными для подключения высоковольтных входных кабелей, и эти разъемы также могут служить переключателями нагрузки в аварийных ситуациях, обеспечивая возможность горячего подключения.
3. Двойная защита предохранителями: в трансформаторах, монтируемых на подставке, используется двойная защита предохранителями. Предохранители вставного типа (BAY-o-net) обеспечивают защиту двойной чувствительности (по температуре и току) от короткого замыкания на вторичной стороне трансформатора. Резервные токоограничивающие защитные предохранители (ELSP) защищают от внутренних неисправностей внутри трансформатора, обслуживающего сторону высокого напряжения.
4. Трансформаторное масло: в трансформаторах, монтируемых на подставке, обычно используется масло с высокой температурой воспламенения (FR3).
5. Защита выключателя нагрузки высокого напряжения. Все компоненты трансформаторов, монтируемых на подставке, включая предохранители, используемые для защиты выключателя нагрузки высокого напряжения, размещаются в том же масляном баке, что и сердечник и обмотки трансформатора.
Номер режима: | ЗГС11-750; |
Номинальная мощность: | 750 ква; |
Первичное напряжение: | 10,5 кВ, 13,2 кВ, 15 кВ; |
Вторичное напряжение: | 0,4кВ, 0,415кВ, 0,433кВ; |
Уровень защиты: | IP68 для бака трансформатора, IP54 для корпуса; |
Относительная влажность: | ≤95% (среднемесячное), ≤90% (среднемесячное); |
Уровень шума: | ≤ 50 дБ; |
Метод постукивания: | шаг 5%, 2,5% за каждый шаг; |
Система охлаждения: | Масло Природа Воздух Природа; |
Номинальный ток отключения: | 50 КА. |

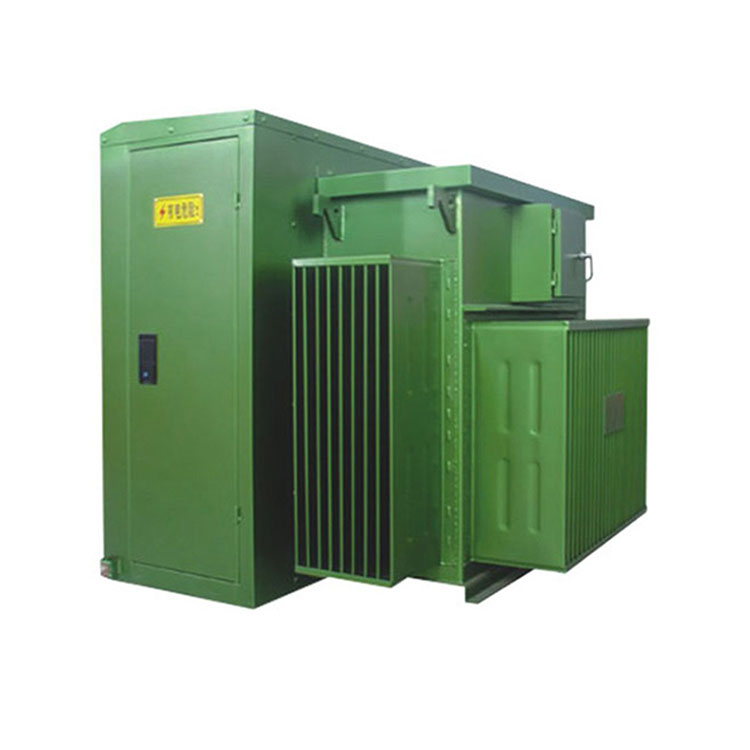

Первичная распределительная сторона
|
Корпус Трансформатора
|
Вторичная распределительная сторона
|
Гофрированный радиатор
|
Панельный радиатор
|
