Трансформатор, установленный на солнечной панели

С 2018 года спрос на солнечную электрическую продукцию растет. Однако в 2012 году компания Conso Electrical Technology and Science Co., Ltd. разработала трансформатор, монтируемый на солнечной панели, как производитель трансформатора, монтируемого на панели, и компактной подстанции. Благодаря своим преимуществам Conso Electrical получает ценное партнерство на внутреннем и зарубежном рынках. В течение этих лет Conso Electrical производила и поставляла трансформаторы, установленные на солнечных батареях, в Мьянму, Папуа-Новую Гвинею, Республику Чад и т. д.

Отправить запрос

Описание продукта

видео

Трансформатор, установленный на солнечной панели. Введение:

Введение продукта для трансформатора, установленного на солнечной панели:

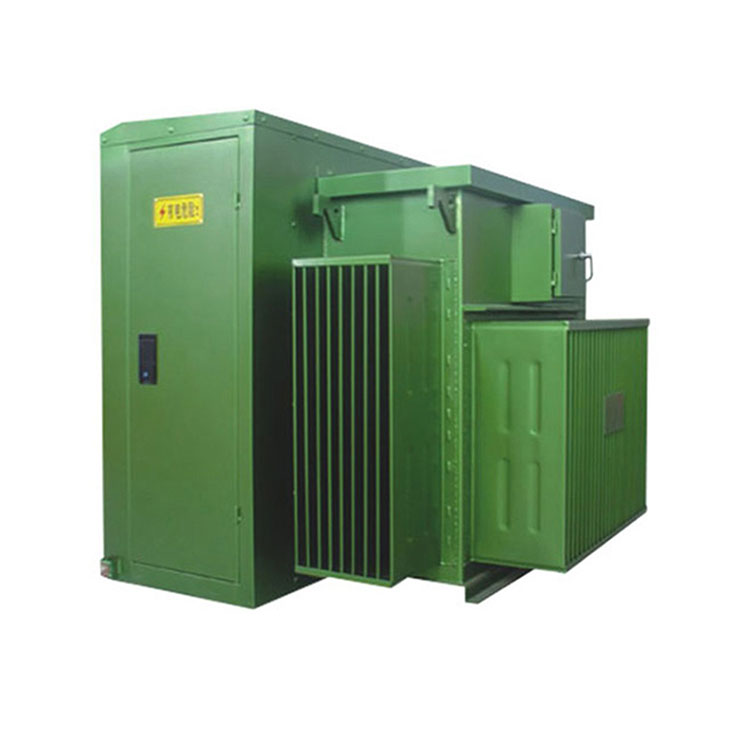

Силовой трансформатор серии ZGS11, монтируемый на солнечной панели, представляет собой комбинированный трансформатор, который включает в себя высоковольтные предохранители, многопозиционные выключатели нагрузки и переключатели ответвлений без нагрузки в качестве внутренних компонентов трансформатора. Эти компоненты устанавливаются внутри масляного бака трансформатора, а комплектное низковольтное оборудование устанавливается снаружи. Он используется в фотоэлектрических системах производства электроэнергии для повышения низкого напряжения (0,69 кВ, 0,27 кВ или 0,315 кВ), генерируемого инвертором, до напряжения сетевой системы (10 кВ или 35 кВ) для подключения к сети. Трансформатор обычно представляет собой масляный трансформатор с двойным разделением или двойной обмоткой, а высоковольтный переключатель представляет собой масляный переключатель.

Особенности трансформатора, установленного на солнечной панели:

Стандарты проектирования соответствуют требованиям GB/T10217-2013 и GB/T6451.

Все части, находящиеся под напряжением, заключены в корпус, открытые части под напряжением отсутствуют. Он имеет полностью герметичную и изолированную конструкцию, устраняющую необходимость в изоляционных расстояниях и обеспечивающую надежную защиту персонала. Поскольку все компоненты, находящиеся под напряжением, на стороне высокого напряжения герметично закрыты внутри масляного бака, в нем нет открытых частей, находящихся под напряжением, что делает его безопасным и эффективно предотвращает проникновение мелких животных.

Подстанция американского типа может быть интегрирована в систему электроснабжения кольцевой сети, образуя систему электроснабжения кольцевой сети с коробками кольцевой сети шкафного типа или кабельными ответвительными коробками. Его также можно настроить как тип терминала.

Он имеет компактные размеры и небольшую занимаемую площадь. Он оснащен ребристыми радиаторами для отвода тепла, а также могут быть добавлены дополнительные вентиляторы. Он работает тихо. При том же уровне напряжения и мощности распределительной системы наша подстанция американского типа составляет лишь одну треть от трансформаторов европейского типа.

Он имеет компактную и экономичную конструкцию. Все компоненты плотно размещены внутри или на корпусе трансформатора, что исключает необходимость использования дополнительного вспомогательного оборудования. На стороне высокого напряжения для защиты используются вставные предохранители, что упрощает техническое обслуживание, эксплуатацию и техническое обслуживание. Выключатели на стороне низкого напряжения зафиксированы, что обеспечивает безопасное и надежное соединение, а также высокую стабильность.

Масляный трансформатор имеет более высокую перегрузочную способность, низкий уровень частичных разрядов, высокий уровень изоляции, низкий уровень шума и длительный срок службы.

Площадочная трансформаторная подстанция включает в себя управляющую (вспомогательную) трансформаторную, которая способна преобразовывать напряжение, вырабатываемое инвертором, в сетевое напряжение (однофазное 220В, трехфазное 380В) для питания вспомогательного оборудования и других осветительных приборов, обеспечивая надежную работу. на площадке подстанции.

На стороне низкого напряжения имеются специальные устройства защиты от перенапряжений, предназначенные для фотогальванических устройств, обеспечивающие специализированную защиту от гармоник, перенапряжения, помех и других проблем, связанных с инвертором.

Трансформатор, монтируемый на подставке, может быть оснащен интеллектуальным комплексным устройством мониторинга и управления (встроенная защита или релейная защита) по мере необходимости пользователя для дистанционного мониторинга и эксплуатации.

Трансформатор, установленный на солнечной панели, технические параметры:

Номинальная мощность:	200 ква два 1600 ква;
Первичное напряжение:	10кВ, 11кВ, 15кВ, 30кВ, 33кВ или в зависимости;
Вторичное напряжение:	400В, 800В, 1000В или зависит;
Повышение температуры:	55К/65К (масляный верх/среднее значение обмотки);
Уровень защиты:	IP68 для бака трансформатора, IP54 для корпуса;
Эффективность:	в соответствии с требованиями;
Высота:	не превышать 2000 м над уровнем моря;
Изоляционный материал:	25# 45# Минеральное масло;
Номинальный ток отключения:	40 КА;
Номинальный ток предохранителя:	от 20 А до 100 А.
